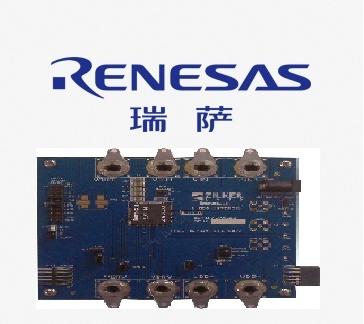

ZL9101EVAL1Z Digital DC/DC 12A Module Evaluation Board

时间： 2018-05-23

以下内容由AI生成，仅供参考

展开

收起

ZL9101M是一个12A可变输出降压电源模块。该模块包括一个高性能的数字PWM控制器、功率mosfet、一个电感器以及一个完整的DC/DC电源解决方案所需的所有无源元件。ZL9101M在宽输入电压范围内工作，支持0.6V至4V的输出电压范围，可通过外部电阻器或PMBus进行设置。这种高效率的电源模块可以输出12A的电流，只需要大容量的输入和输出电容就可以完成设计。输出电压可精确调节到0.6V以下，输出电压调节±1%。ZL9101EVAL1Z是一个6层电路板，可提供高达12A负载的单相电源轨。该板设计用于通过被动冷却有效地将热量从模块转移出去。使用USB到SMBus适配器将ZL9101EVAL1Z板连接到PC。PMBus命令集可通过PowerNavigator访问™ 评估软件。
关键特征：

•全套开关电源
•12A直流输出电流
•可调+0.6V至+4V输出范围
•高达90%的效率
•数字控制PWM
•固定615kHz开关频率
•快速瞬态响应
•启用功能选项
•电源良好指示灯
•方便的电源连接
•多个电源选项
•单电源操作
•可通过SMBus配置ZL9101EVAL1Z评估板提供评估ZL9101M模块功能所需的所有电路。ZL9101EVAL1Z具有性能优化的单相ZL9101M电路布局，允许在最大额定输出电流下运行。提供电源插座和电源跳线选项。
硬件启用功能由ZL9101EVAL1Z板上的拨动开关控制。电源良好（PG）LED指示当外部电源作用于ZL9101EVAL1Z板时PG的状态。板两端的直角头用于将USB连接到SMBus适配器板或用于多个评估板的菊花链

中文标题（翻译）:	ZL9101EVAL1Z数字DC/DC 12A模块评估板
厂牌:	RENESAS
型号:	ZL9101EVAL1Z 查看更多 Part#
品类:	降压电源模块、评估板查看更多
应用:	查看更多
资料类型:	用户指南,USER's MANUAL,用户手册查看更多
安规/环境规范:	查看更多
工作温度:	详见资料
应用等级:	查看更多
等级认证标准:	查看更多
封装:	查看更多
语言:	中文英文中英文日文
生成日期:	February 4, 2011
过期日期:
版本号:	Rev 0.00
文档编码:	AN1625
文件大小:	1.2 MB
技术资料,数据手册,3D模型库,原理图,PCB封装文件,选型指南来源平台	世强硬创平台www.sekorm.com
现货商城,价格查询,交期查询,订货,现货采购,在线购买,样品申请渠道	世强硬创平台电子商城www.sekorm.com/supply/
概念,方案,设计,选型,BOM优化,FAE技术支持,样品,加工定制,测试,量产供应服务提供	世强硬创平台www.sekorm.com
集成电路,电子元件,电子材料,电气自动化,电机,仪器全品类供应	世强硬创平台www.sekorm.com
