利用arduino mega2560和mlx90393进行iic通讯读出三轴磁场的数据（如图1，这是

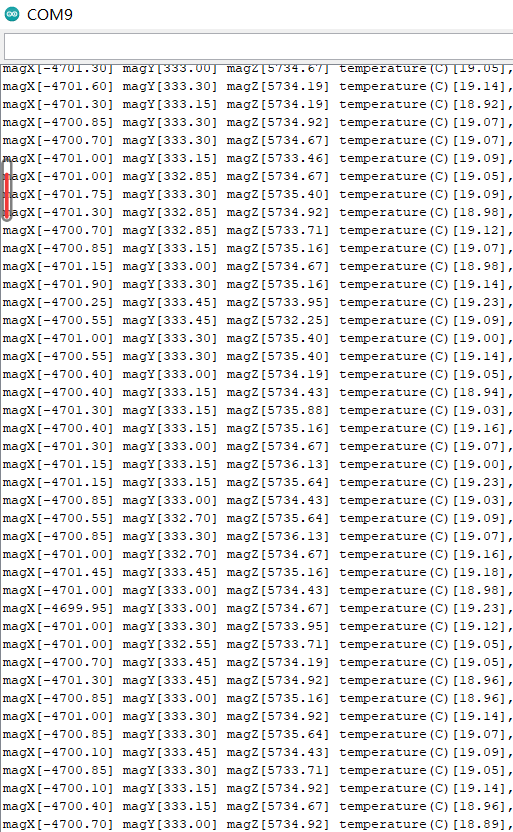

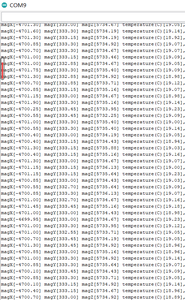

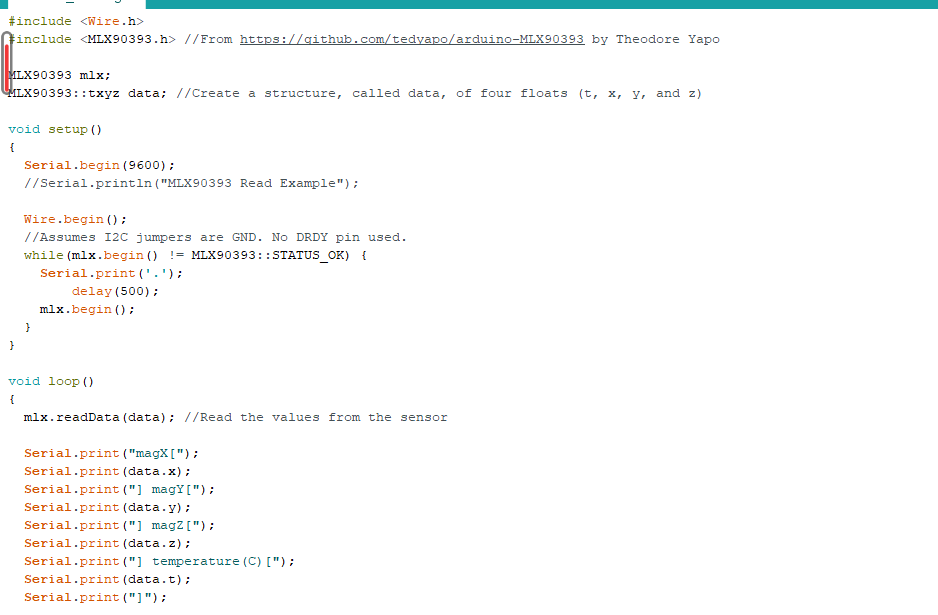

利用Arduino mega2560和mlx90393进行iic通讯读出三轴磁场的数据（如图1，这是已经在磁铁影响下的数据），图二为部分arduino代码，输出数据是磁场的值吗，如果不是，怎么转换为磁场大小呢，急
创建于2022-04-03

写回答

2个回答

用户_1666 (0)

mlx90393可以通过IIC直接输出所采样到的磁感应强度的16位数字信号，得到的数据乘灵敏度即可得到磁感应强度的大小。

创建于2022-04-07
用户74770765 Lv2 (0)

大哥，我和你用的是同一套代码，也是同样的问题，想请教您这个数据是怎么转为真实的磁场值呢

创建于2023-02-25

发送到邮箱 |
+1 赞 0
收藏
| 转发至：

平台合作

展开

我用Arduino 同时采集两个MLX90393传感器的数值，但是出来的数据是不正确的，这是怎么回事儿，求大佬

目前暂时还未代理Arduino，还请各位大神解答

2023-03-13 - 技术问答

stm32iic通讯mlx90393，怎么把mlx90393读到的值转换磁场值，在没有磁铁接触的情况下，mlx90393读到的值是多少？精有没有mlx90393的stm32的例程。

MLX90393输出的是16位数据位，从MCU端可以读到ADC输出的关于XYZ轴数据LSB，理论上将该数据乘以灵敏度uT/LSB,即可得到磁场强度uT。在没有磁铁接触的情况下，mlx90393读到的值理论上是0LSB，但是有offset（零偏）。

2023-09-22 - 技术问答

stm32iic通讯mlx90393，怎么把mlx90393读到的值转换磁场值，单位是什么。在没有磁铁接触的情况下，mlx90393读到的值是多少？精度是多少？有没有mlx90393的stm32的例程。

读取的值乘以灵敏度为磁场值，单位T。

2020-08-07 - 技术问答

三轴霍尔位置传感器MLX90393，对磁铁材料、磁场强度和尺寸的要求是怎么样的？

三轴霍尔位置传感器MLX90393，磁铁材料可以是钐钴永磁材料SmCo，钕铁硼NdFeB以及陶瓷材料、磁场强度范围在10mT到50mT。尺寸大小和气隙大小相关。以钐钴永磁材料SmCo为例：气隙在4到7mm时，推荐的磁铁尺寸：直径10.52mm，高度2.72mm的圆柱体；气隙在3到5mm时，推荐的磁铁尺寸：直径 6.5mm，高度2.69mm的圆柱体，实际的尺寸可以根据结构来做调整。

2018-02-05 - 技术问答代理服务技术支持采购服务

三轴霍尔位置传感器MLX90393，有参考程序和应用示例可以提供吗？

三轴霍尔位置传感器MLX90393，MELEXIS提供了一个应用文档：MLX90393 Getting Started Guide，里面包含有参考程序和应用示例。需要该文档可从世强网站和世强元件电商手机APP上搜索下载。

2018-02-05 - 技术问答代理服务技术支持采购服务
