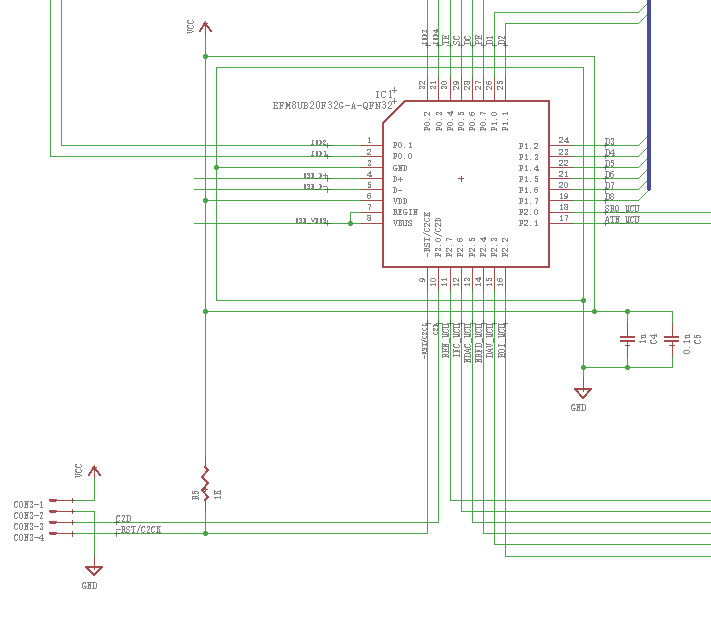

U-EC6连接单片机EFM8UB20F32G时，C2D信号和C2CK信号如图所示，是什么原因造成的？电路如图所示
1.检查一下复位引脚所接的电路上是否有到地的电容？2.检查U-EC6到芯片之间的距离有多长？如果连接超过30CM也可能会引起这个现象 。
单片机C2D和C2K引脚在没有连接U-EC6时都为低电平，是什么原因？
首先MCU上电复位以后IO口默认都是高电平。C2D是复用引脚，除了做为下载引脚外，也可以做为数字IO。C2CK引脚除了做为下载引脚外，另外一个功能也是MCU的复位引脚。如果C2CK一直是低电平，说明你的MCU一直处于复位状态，应该查看C2CK引脚所接的外围复位电路是否有问题。
U-EC6怎么连接EMF8单片机， 怎么连线 ？ U-EC6引脚图？
Silicon Labs 开发工具U-EC6的接口定义为2、3、9脚是地，4,脚是C2D,7脚是C2CK，按这个接到EFM8上就可以了，另外，要注意EFM8的C2CK引脚要接上拉电阻。
Silicon Labs的8位单片机EFM8BB1系列使用production programmer软件和U-EC6批量下载时，会出现U-EC6连接不上，无法下载等问题，该如何解决？
出现此问题则需要在U-EC6的C2CK脚加一个4.7k左右的上拉电阻，即可解决问题。
Silicon Labs EFM8LB1单片机的DEBUG下载接口C2D引脚能否复用？即在下载完成后再作为普通的GPIO接口使用？
EFM8LB1单片机的C2D引脚上电时作为输入端口，如果C2D拉低超过50us，会进入bootloader，因此上电时下载完成后不建议复用C2D作为普通 GPIO接口。
SILICON LABS 8-bit Microcontroller选型表
SILICON LABS 8位MCU选型，MCU Core 8051，频率20MHz~100MHz，Flash存储2kB~120kB，RAM存储0.25kB~8kB。
|
产品型号
|
品类
|
系列
|
Frequency（MHz）
|
Flash (kB)
|
RAM (kB)
|
Vdd min（V）
|
Vdd max（V）
|
Package Type
|
Package Size (mm)
|
Internal Osc.
|
Dig I/O Pins
|
ADC 1
|
Temp Sensor
|
Timers (16-bit)
|
PCA Channels
|
DAC
|
Comparators
|
UART
|
SPI
|
I2C
|
HS I2C Slave
|
EMIF
|
CAN
|
LIN
|
VREF
|
Debug Interface
|
|
C8051F392-A-GM
|
8位MCU
|
C8051F39x Small Form Factor
|
50
|
16
|
1
|
1.8
|
3.6
|
QFN20
|
4x4
|
±2
|
17
|
10-bit, 16-ch., 500 ksps
|
Temp Sensor
|
6
|
3
|
10-bit, 2-ch.
|
1
|
1
|
1
|
2
|
0
|
0
|
0
|
0
|
VREF
|
C2
|
安装simplicity studio软件，开发EFM8LB系列8位MCU的代码，请问，可以选用哪些调试器用于在线调试代码？
对于基于simplicity studio软件平台开发8位单片机EFM8LB系列MCU，可以选用的调试器如下： 1、世强的U-EC6； 2、silicon labs的U-EC3； 3、silicon labs的STK上集成的J-LINK。
C8051F93x-C8051F92x单/双电池，0.9–3.6 V，64/32 kB，智能时钟，10位ADC MCU
该资料详细介绍了C8051F93x-C8051F92x系列单/双电池供电的微控制器（MCU），包括其供电电压范围、内置功能、模拟和数字外设、存储器组织、时钟源、封装类型和温度范围。资料涵盖了产品的主要特性和应用领域，旨在为工程师提供全面的技术信息。
SILICON LABS - MCU,单片机,C8051F930-G-GQ,C8051F920-G-GM,C8051F931,C8051F920,C8051F921,C8051F930-G-GM,C8051F93X,C8051F920-G-GQ,C8051F921-G-GM,C8051F92X,C8051F931-G-GM,C8051F930
【经验】如何配置EFM32 低功耗32位单片机的时钟系统？
Silicon Labs EFM32系列32位单片机，以超低功耗著称，被广泛应用在可穿戴、气表、水表等需要电池供电的低功耗产品中。其时钟系统对于EFM32单片机来说，有如其心脏，它的正确、可靠运行，直接影响单片机系统运行的速度及稳定性，更重要的，它的配置还对单片机功耗影响很大。通过本文阅读，读者不仅可以了解EFM32时钟系统的结构，还能掌握具体配置及时钟频率验证的方法。
Silicon Labs C8051F仿真器单片机烧录适配器U-EC6 读写引脚定义
下载线接口与C8051F仿真器的接口只需要C2D,C2CK,GND就可以了。软件上建议使用MCUProductionProgrammer这个软件，这个软件是Silicon Labs提供的批量下载软件。
SILICON LABS EFM8 Sleepy Bee 8-bit Microcontrollers选型表
SILICON LABS 8位MCU选型，基于25MHz Frequency,2~64kB Flash,0.25~4kB RAM等参数进行选型
|
产品型号
|
品类
|
MCU Core
|
Frequency（MHz）
|
Flash (kB)
|
RAM (kB)
|
Dig I/O Pins
|
ADC 1
|
Temp Sensor
|
Timers (16-bit)
|
PCA Channels
|
Comparators
|
UART
|
SPI
|
I2C
|
HS I2C Slave
|
I2S
|
EMIF
|
CAN
|
LIN
|
Vdd min（V）
|
Vdd max（V）
|
Package Type
|
Package Size (mm)
|
Internal Osc.
|
VREF
|
Debug Interface
|
Temperature Range (ºC)
|
|
EFM8SB10F8G-QFN20
|
Microcontroller
|
8051
|
25
|
8
|
0.5
|
16
|
12-bit, 9-ch.
|
Temp Sensor
|
4
|
3
|
1
|
1
|
1
|
1
|
0
|
0
|
0
|
0
|
0
|
1.8
|
3.6
|
QFN20
|
3x3
|
±2
|
VREF
|
C2
|
-40 to 85
|
Silicon Labs EFM8BB1系列8位MCU的量产软件有哪些？
Silicon Labs EFM8BB1系列8位MCU的量产软件可以采用Silicon Labs 原厂提供的MCU Production Programmer 和 Flash Programming Utility软件，建议采用前者，下载效率更高；
【经验】低功耗8位单片机C8051F921供电引起烧写问题分享
Silicon LABS的8位单片机C8051F921，集成DCDC升压功能，可以方便的用于电池供电的低功耗、小体积应用场景。有两种供电模式，一种是单电池供电，一种是双电池供电，供电设计不合理将会影响MCU稳定性，本文针对供电设计进行探讨。
SILICON LABS EFM8 Universal Bee 8-bit Microcontrollers选型表
SILICON LABS 8位MCU选型，基于48MHz Frequency,8~64kB Flash,2~4kB RAM等参数进行选型
|
产品型号
|
品类
|
MCU Core
|
Frequency（MHz）
|
Flash (kB)
|
RAM (kB)
|
Dig I/O Pins
|
5 Volt Tolerant
|
ADC 1
|
USB
|
Temp Sensor
|
Timers (16-bit)
|
PCA Channels
|
Comparators
|
UART
|
SPI
|
I2C
|
EMIF
|
CAN
|
LIN
|
Vdd min（V）
|
Vdd max（V）
|
Package Type
|
Package Size (mm)
|
Internal Osc.
|
VREF
|
Debug Interface
|
Temperature Range (ºC)
|
|
EFM8UB20F64G-QFP48
|
Microcontroller
|
8051
|
48
|
64
|
4
|
40
|
5 Volt Tolerant
|
10-bit, 32-ch.
|
USB
|
Temp Sensor
|
6
|
5
|
2
|
2
|
1
|
2
|
1
|
0
|
0
|
2.7
|
5.25
|
QFP48
|
7x7
|
±1.5
|
VREF
|
C2
|
-40 to 85
|
Silicon Labs 8位单片机EFM8BB21在量产时，Flash Programming软件每次都需要重新连接MCU，是否有更加高效的量产软件？
Silicon Labs 8位单片机EFM8BB21在量产时，Silicon Labs还提供MCUProductionProgrammer烧录软件，可以预先配置一次，后续只续一键下载，而无需重新连 接MCU。
