请问mos怎么以2mhz的频率进行开关？普通的推挽电路能否用于此情况，用于驱动mos管

请问mos怎么以2mhz的频率进行开关？普通的推挽电路能否用于此情况，用于驱动 mos管
创建于2022-11-12

写回答

3个回答

bsy1984 Lv8 (0)

mos管要以2MHz高开关频率运行，选择合适的MOS，需要计算MOS管的开关损耗所产生的热量MOS散热能力能不能承受住，具体选型计算可以参考文章：https://www.sekorm.com/news/88814533.html。

创建于2022-12-07
用户_5058 (0)

当频率上升到5Mhz ，或者10Mhz ,50Mhz , 100Mhz的时候，才需要考虑到MOS 管的开关频率

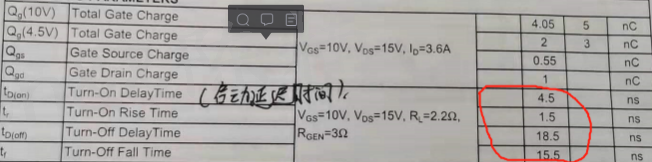

想提高速度可以关注如下图几个参数。选用高速MOS
例如蓝剑 20V/4.5a的N道mos场效应管 brcs2300mc
参考链接：https://www.sekorm.com/doc/3020879.html

创建于2022-11-14
- 用户38459486：这个Vds有些低。这个开关管上端接了一个电感，电压会到70V左右（振荡升压）

  2022-12-09
- ：那需要调节栅极电流，通过二极管并联电阻的方式，选择快开慢关或者慢开快关，来防止震荡。

  2022-12-09
用户_2608 (0)

推荐高速驱动芯片来做mos的高频开关应用，IVCR1801SR，https://www.sekorm.com/doc/2241138.html

创建于2022-11-14
- 用户38459486：那能不能多个驱动IC共用一组信号线？（即驱动IC的输入都接在一起）

  2022-12-09
- ：并联应用的话推荐IVCR1412SR,https://www.sekorm.com/doc/2500212.html

  2022-12-09
