一个新项目准备选用芯科的主控芯片EFM8UB10F8G-B-QFN20，项目是单车灯，其usb接口内

一个新项目准备选用芯科的主控芯片 efm8ub10f8g-b-qfn20，项目是单车灯，其usb接口内含电池充电识别和boot loader的开发需求。

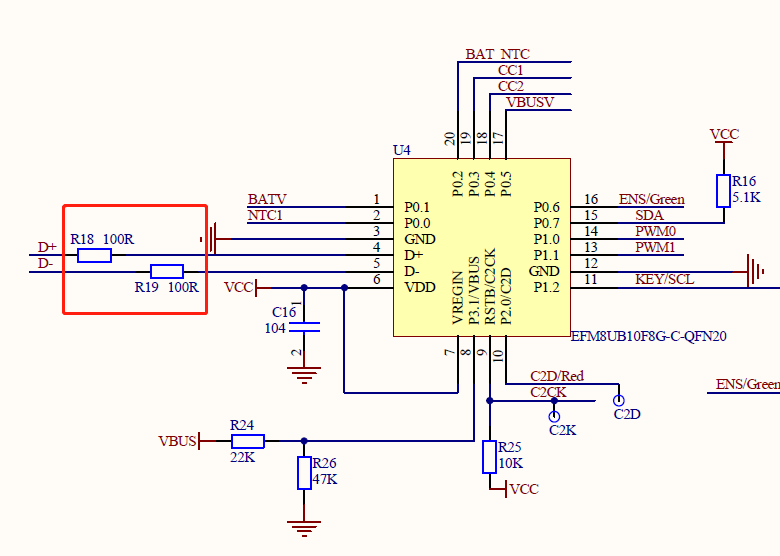

我需要采集D+/D-的ad电压信号来识别不同的充电头以便去配置不同的充电的电流，问题是我无论是使用自个写的ad程序还是开发板例程的chargerDetectionProprietary都无法采集电压。用标准的苹果充电头接入板子，断开去掉与芯片引脚连接的电阻（如图）测得未连接的前端线路电压为D+:2.7V,D-:2.0（证明硬件连接上无问题），但线路连通至芯片时两个引脚被拉低至0v左右。
想获得的帮助为原因何在和应该如何配置内部哪些寄存器，达到可以采集d+/d-的引脚电压信号？
创建于2022-12-10

代理服务

技术支持

采购服务

写回答

3个回答

用户_5179 (0)

您好，能提供下这颗efm8的的订单号吗？我们安排对应项目的FAE协助您排查

创建于2022-12-13
- rAscAL：客供芯片（客户购买给我们开发），我暂时没办法获得他的订单号，但是客户催的交期紧，还望帮忙解决，

  2022-12-13
Mil Lv8 (0)

代码可以参考例程SiliconLabs＼SimplicityStudio＼v4＼developer＼sdks＼8051＼v4.1.7＼examples＼efm8ub1_SLSTK2000A＼usb＼chargerDetectionProprietary
原理图参考SLSTK2000A。
使用USB充电器检测还有几个额外的要求:
1. VBUS引脚必须配置为输入(开漏，闩锁值高)
2. Crossbar必须启用3.在调用充电器检测代码之前，必须确保VBUS是高的
还要仔细检查对于每个SFR访问是否使用了正确的SFRPAGE。

创建于2022-12-13
rAscAL Lv3 . 高级工程师 (0)

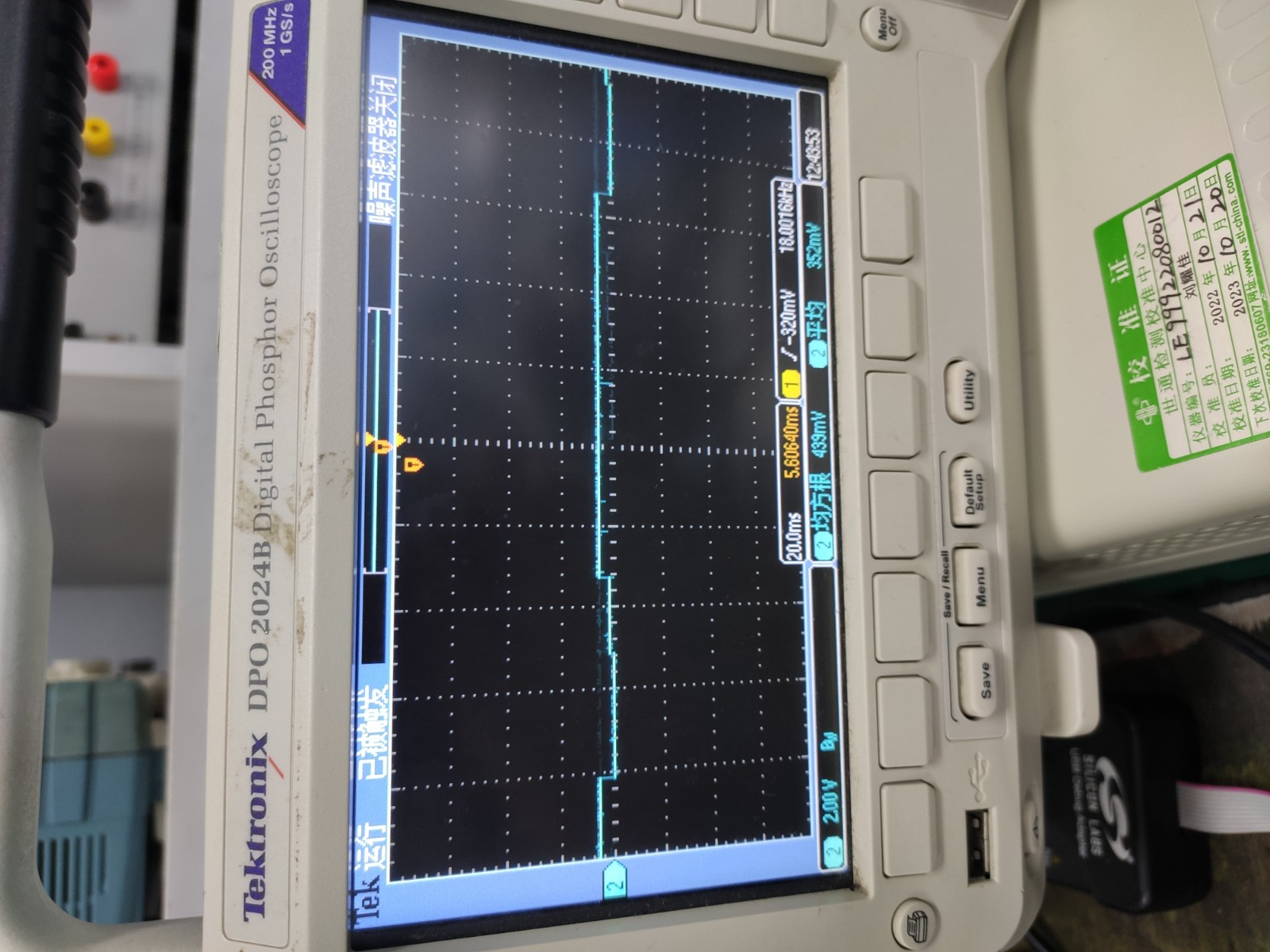

说错了一点，也不是0v，是这图一样在300-400mv方波，感觉通信似的，图中我是烧录了例程的充电识别无通信的应该

创建于2022-12-10
