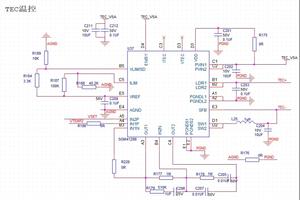

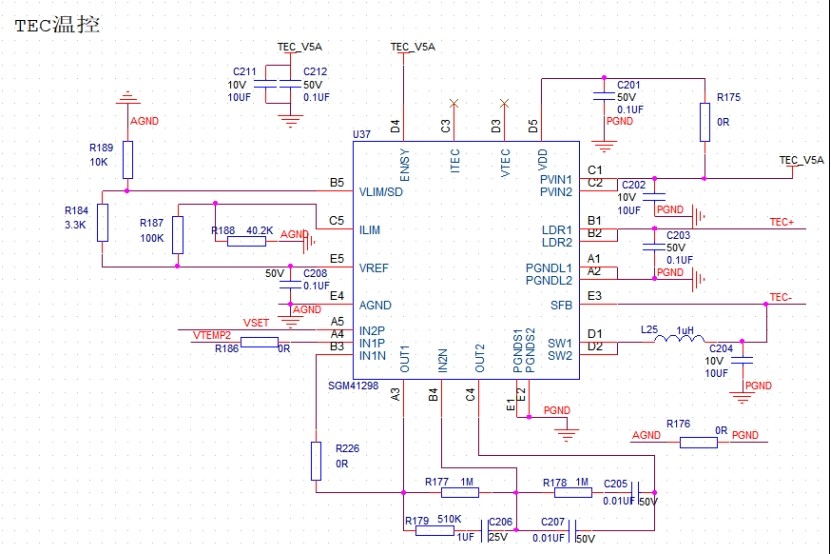

我司21年采购的SGM41298XG/TR，使用中出现的问题供电电压5V； VSET值通过一个

我司21年采购的sgm41298xg/tr，使用中出现的问题
供电电压5V；
VSET值通过一个DA芯片设置，测试时直接用外接dc电源设置；
vtem是目标反馈电压
主要现象：通过直流电源设置VSET后，根据数据手册电路稳定vout1应该等于VSET，现在现象是VOUT1和VTEM一直下降，没有稳定
该问题要如何处理。
创建于2023-04-24

写回答

1个回答

jackiewang Lv6 (0)

VSET信号输入应当设置一个和r117相匹配的电阻。

创建于2023-05-12

发送到邮箱 |
+1 赞 0
收藏
| 转发至：

平台合作

展开

在使用SGM41298时，发现在开机时会出现电流过大的问题，请问怎么解决？

SGM41298是TEC控制器，当设定温度与环境温度差别比较大时，会导致电流过大，因此，为避免上电时电流过大，可在上电时将设定温度设定在环境温度附近，待运行后，再缓慢将设定温度向目标温度靠近，如此，可避免上电时大电流。

2020-06-02 - 技术问答

一个10G 长距离传输光模块项目，需要使用一款TEC控制芯片来保证TEC正常工作来保证光信号的稳定，参考设计为支持硬件PID的ADN8834，目前需找国产替代，请问有合适物料可以推荐吗？

您好，根据您的需求推荐国产圣邦微SGM41298XG/TR，可P2P兼容替代，PCB板上无需做其他更改，详细参数可以参考链接https://www.sekorm.com/doc/2342226.html

2022-11-30 - 技术问答代理服务技术支持采购服务

TEC控制器SGM41298 的ITEC、VTEC是电压信号还是电流信号？如何根据这两个量计算TEC的电压和电流？

SGM41298的VTEC/ITEC两个信号是通过内部的运放提供，则VTEC的电压跟ITEC的电压公式如下： VVTEC = 1.25 V + 0.25 × (VLDR − VSFB) VITEC_COOLING = 1.25 V + ILDR × RCS VITEC_HEATING = 1.25 V − ILDR × RCS

2020-06-02 - 技术问答

您好，我司设计的一款储能控制器上需要一批1.5A电流，小体积的TEC控制器，请推荐一下合适的产品？

您好，根据您的需求，推荐圣邦微的SGM41298XG/TR，具有紧凑的小体积，1.5A工作电流，详细资料请参考：https://www.sekorm.com/product/171658.html

2022-12-23 - 技术问答代理服务技术支持采购服务

SGM41298的电路设计中，信号地和功率地一定要分开吗？

在SGM41298电路设计中，将信号地和功率地要分开处理，防止信号被干扰，再通过单点连接信号地和功率地，以保证电路通路。

2021-02-22 - 技术问答

直流电源：接地还是不接地？

是否应将直流电源接地？答案并不是简单的“是”或“否”。本文探讨了直流电源接地的优点和缺点。直流电源是任何控制系统中常见的、几乎肯定会用到的组件。直流电源系统经常讨论的一个问题是将输出连接到连接工业机器的接地系统。这种接地连接是必需的吗？如果不需要，建立这种连接是好主意还是坏主意？控制柜内安装的大多数直流电源输出常见的 24 伏电压。

2024-07-11 - 设计经验代理服务技术支持采购服务

这款线性电源管理芯片78L05，能提供稳定5V直流电源，静态电流3.8mA，适用于直流电源产品

本期，合科泰给大家介绍一款经典的线性电源管理芯片78L05，它也叫三端集成稳压器，广泛应用于电源上。在直流电源应用上，能够提供稳定的5V直流电源，其输出电流约为100mA。

2024-10-09 - 产品代理服务技术支持采购服务

恩智高精度多通道可编程直流电源用于AFE、射频、激光器芯片测试，电压精度最高可达0.1mV

随着半导体材料和制造工艺的不断升级，小型化、高性能化已成为芯片和器件的重要发展趋势，这意味着芯片的信号采集、处理、功耗等性能将得到持续提升，对于测试装置的精度、稳定性、集成度等重要指标，也提出了更高的标准和要求。本文中恩智测控将为您分享NGI高性能可编程直流电源在AFE、射频、激光器芯片中的应用和相关案例。

2024-01-10 - 应用方案代理服务技术支持采购服务

欧创芯的DC-DC电源芯片OC5801L，输入24V，输出12V，输出10A，通过万用表测试输出电压发现输入电压改变，输出电压也随之变化，不能稳定在12V。

建议检查你的电路图，应该是输出后面的假负载没有加上，在12V输出并联一个6.2K的假负载。

2019-12-30 - 技术问答代理服务技术支持采购服务

直流风扇上需要一款车规级的风扇驱动芯片，供电电压12V，有合适推荐吗

推荐MELEXIS的单线圈无刷直流（BLDC）风扇驱动器MLX90411LLD-BAA-048-RE，VDD 3.2-40V，支持800mA电流，适合5V、12V、24V直流电压供电，车规级，数据手册：https://www.sekorm.com/doc/1271787.html

2023-02-07 - 技术问答代理服务技术支持采购服务
