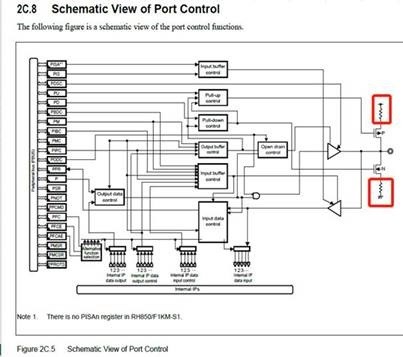

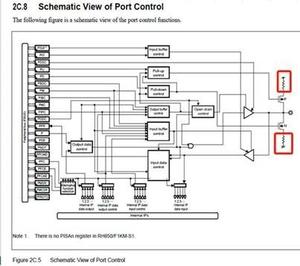

1、从PORT的框图上看，IO口上又上下拉电阻，上下拉电阻值是可更改（即驱动能力）的吧？

1、从port的框图上看，IO口上又上下拉电阻，上下拉电阻值是可更改（即驱动能力）的吧？
2、所以是不是即使r102=0欧姆，IO口的驱动能力改小，也不会损坏IO口？
创建于2023-05-15

写回答

1个回答

用户_6649 (0)

输入状态是个高阻态，这块可以放心。
如果设置输出这块上下拉电阻是无效的。这时候就要考虑外部E_EN高电平时将P8_2短接到地的问题。这时候需需要考虑r102在驱动电流范围内并且也要让_EN有能力输出高低电平的电阻。

创建于2023-05-15

发送到邮箱 |
+1 赞 0
收藏
| 转发至：
