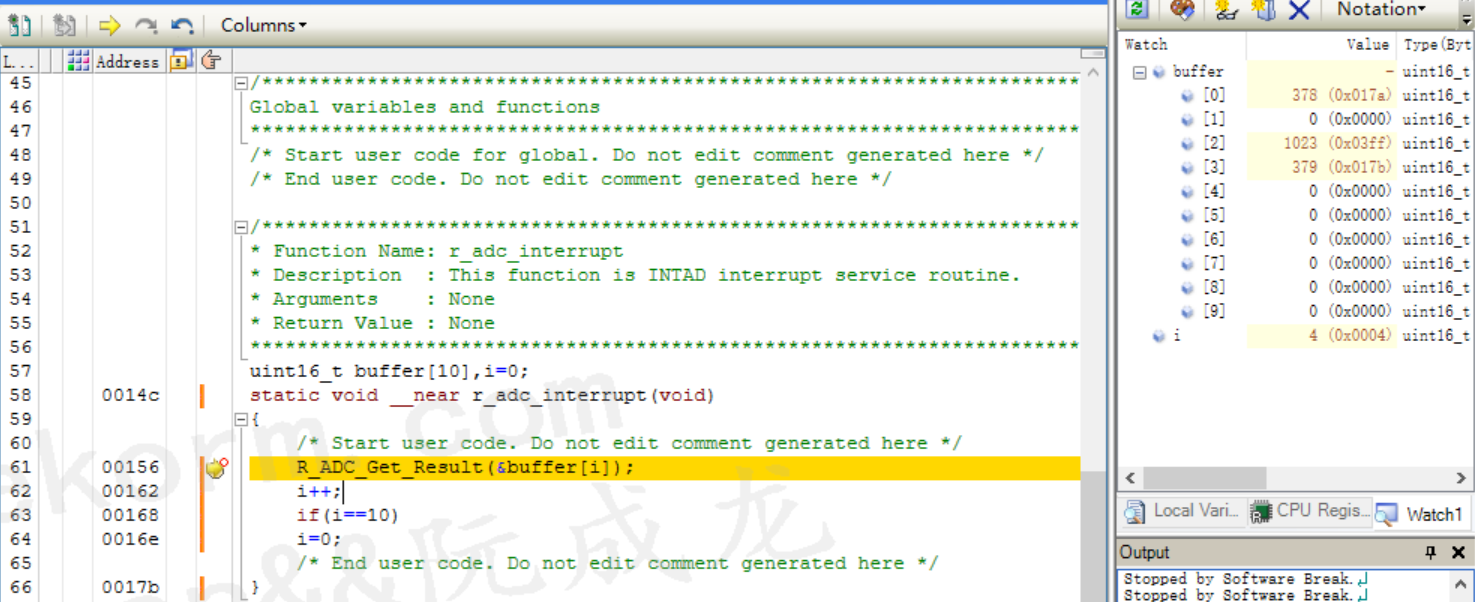

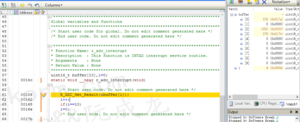

• 我在用到rl78的ADC时,使用软件触发,连续扫描模式采样,但是在调试过程中出现转换结果与通道不对应的情况,想问一下,是怎么回事呢?其中基压是4.79V,ANI0的输入电压是1.768V,ANI1的输入电压是4.78V,ANI2的输入电压是0V,ANI3的输入电压是0V,但调试出现的结果如图,为什么会出现通道和转换结果不对应?

  • 创建于2023-05-25

    软件,扫描,采样,转换 软件,扫描,采样,转换 软件,扫描,采样,转换 软件,扫描,采样,转换

1个回答

  • 小龙同学 Lv5 (0)

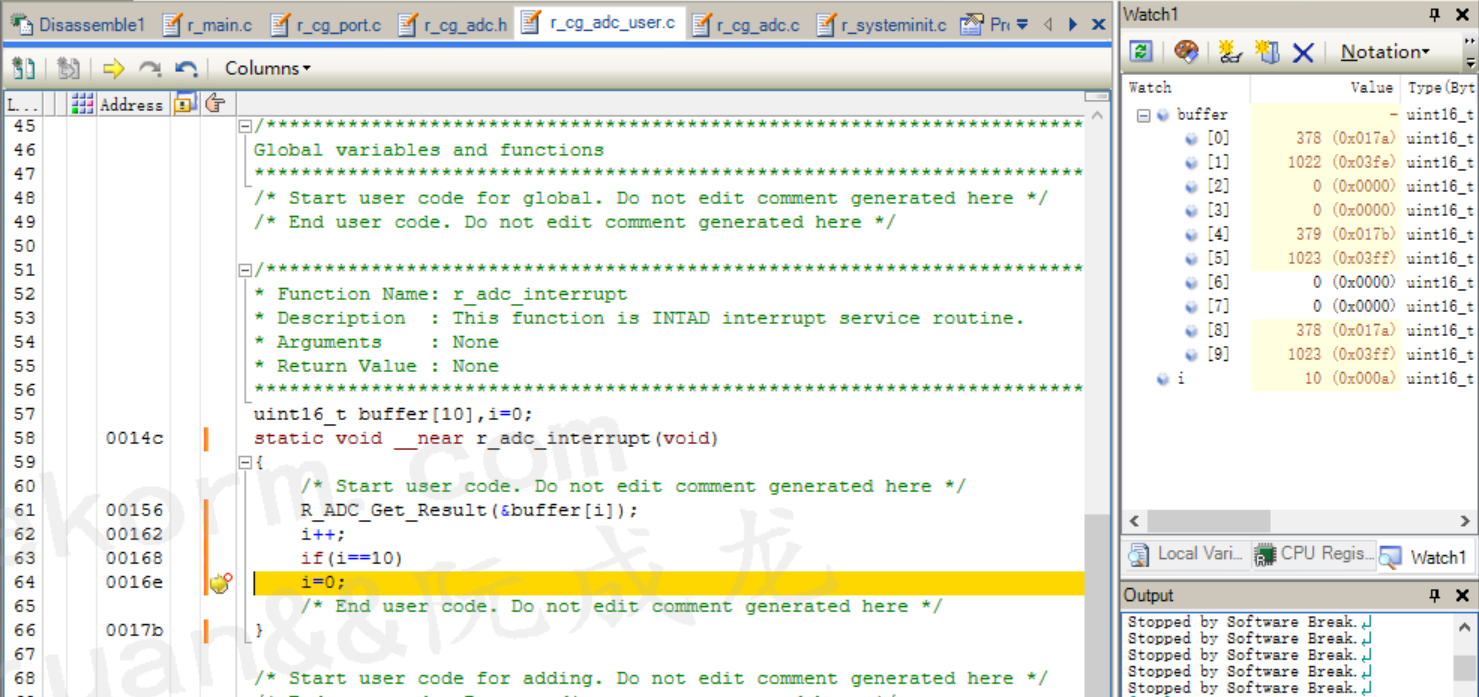

    你好,通过复现你的问题,发现是你在调试断点设置问题,因为你选择的是连续扫描模式,而断点却设置成进一次中断运行一次,从而从调试界面看,通道和转换结果不对应。实际上,你如果将断点打在后面,就不会出现这种情况,见图。
    创建于2023-05-25
  • +1 赞 0
  • 收藏
