x1511t-psn端子无法确认适配电线
-
-
创建于2024-01-12
2个回答
-
- 用户29708588_世强 (1)

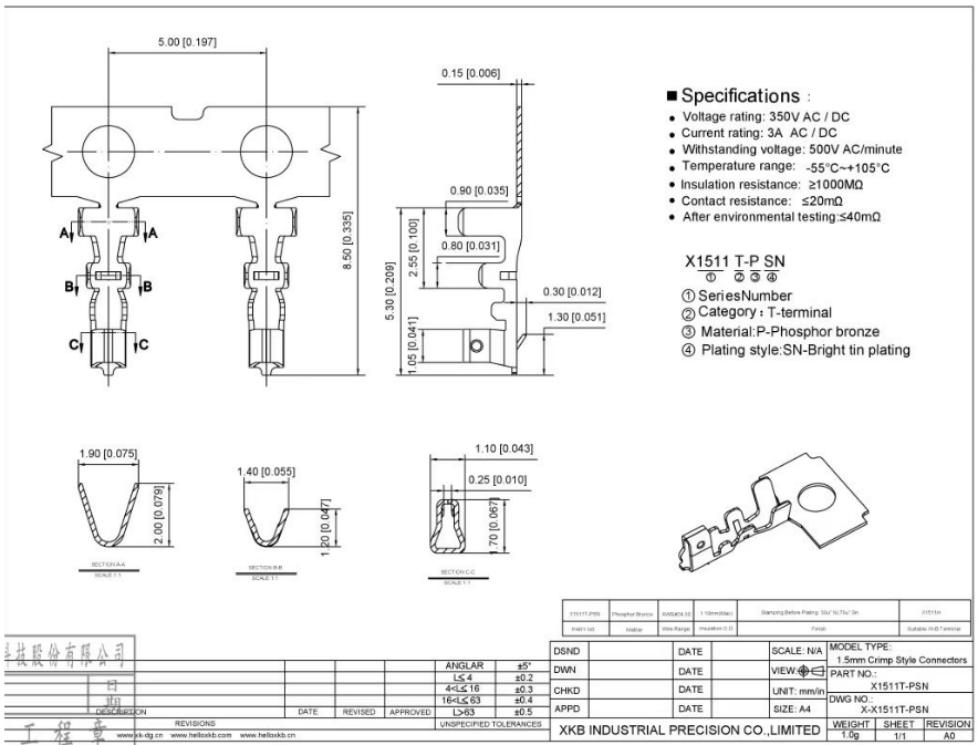

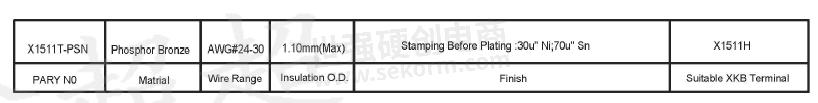

图纸上有的，请仔细看右下角。
- 创建于2024-01-12
-
用户48880556：感谢您的解答，我这边在网站看的图纸不清晰，是必须下载才能看清晰的么？
2024-01-12
-
![]()
![]()
- 用户29708588 Lv7 (1)

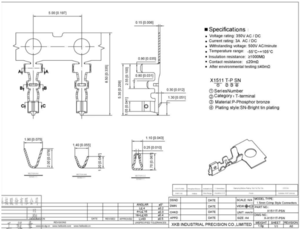

- 图纸链接：https://www.sekorm.com/doc/3751890.html，请下载观看，清晰些。
- 创建于2024-01-15
-
用户48880556：非常感谢您的耐心解答，已有贵司技术人员给我发清晰的图纸了。
2024-01-15
- |
