我们想要通过commander，修改芯科efr32芯片ncp的token,用来测试不同的CCA在实际

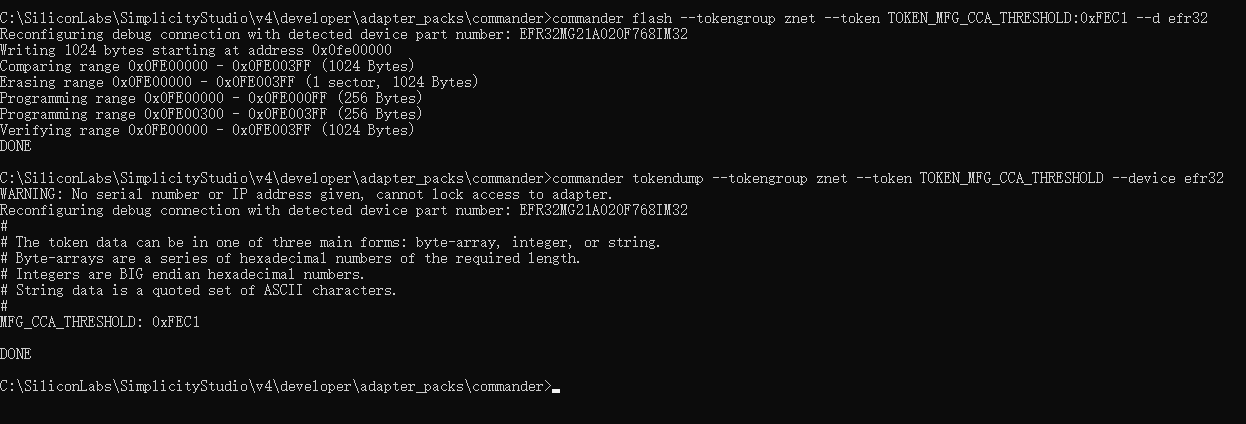

我们想要通过commander，修改芯科efr32 芯片ncp的TOKEN,用来测试不同的CCA在实际应用中的丢包率，使用MG21时读写顺利，但是使用MG13时报了“ERROR: No such token: “MFG_CCA_THRESHOL“”，请问是否我们操作指令有问题，谢谢
创建于2021-06-17

代理服务

技术支持

采购服务

写回答

1个回答

asd Lv8 (0)

你好。关于 simplicity commander 的命令使用方法请参考 ug162: Simplicity Commander reference guide https://www.sekorm.com/doc/2214273.html；其中这里 device 选项需要遵循以下原则：Using a complete part number such as --device efr32mg1p233f256gm48 is always supported and recommended.

创建于2021-06-18

发送到邮箱 |
+1 赞 0
收藏
| 转发至：
