使用ember的zigbee设备入网之后，设备向网关发起 Trust key request，网关不

使用Ember的zigbee 设备入网之后，设备向网关发起 Trust key request，网关不应答导致设备退网的情况。

选用芯科的zigbee芯片，做了一个设备，在加入网络的时候，有时候会出现设备向网关获取tc key的时候，网关无论如何都不给设备应答，最后设备获取不到key就退网了。会有什么可能导致网关不给设备trust key呢？
创建于2021-10-19

代理服务

技术支持

采购服务

写回答

2个回答

用户15081497_世强 (0)

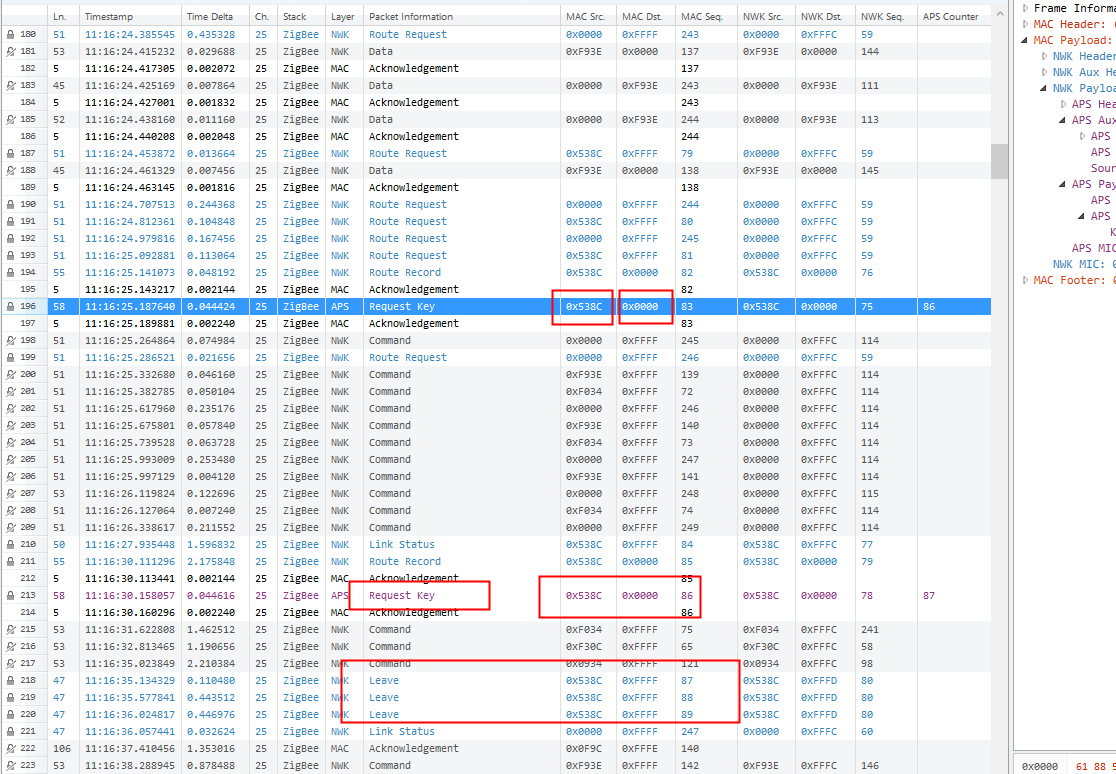

出现问题时在网关端打印一下counters，看一下CCA的数值是多少？有可能是通道繁忙，数据无法发出，从抓包数据可以看到MAC的ACK已经发出，说明网关已经收到了request KEY的请求。另外，再查一下源路由表，看是路由是否正常。

创建于2021-10-20
- kuensan：后来我发现，网关（协调器）在设备向网关请求tc key之前，已经关闭了。这种情况下，网关就不给设备发送tc key。
  不知道有没有那份文档有描述这个过程的哈。

  2021-10-20
- 用户15081497_世强：
  这些看zigbee3.0的SPECIFICATION就有，PERMIT_JOIN的最大时间是254秒，之后会关闭，程序中设置的是180秒

  2021-10-21
用户70651289 Lv4 . 资深工程师 (0)

请问你用的是哪一个版本的协议栈呢？有人说6.7.1之后不会出现这个问题，目前我也是出现这个问题。

创建于2021-12-16

发送到邮箱 |
+1 赞 0
收藏
| 转发至：

平台合作

展开

集中式入网是使用的是global link key加密Network Key，但是设备入网后zigbee3.0要求再更新一次密钥，设备发给网关 [0x04]Tryst Center Key的Request key请求，然而我发现网关在那时传输下来的key对于每个设备来说都是不一样的。请我这个key是怎么生成的？调用什么函数生成的

你看到的这个是TC LINK KEY的更新，设备在入网后要更新这个KEY，更新后同一个设备在REJOIN时要使用这个新的TC LINK KEY入网。函数是由EmberStatus emberAfPluginUpdateTcLinkKeyStart(void);这里开始的，产生KEY的过程是由SDK内部产生，用户不能去直接调用。

2021-12-10 - 技术问答

您好，请问Zigbee3.0设备入网过程中，ZC Transporty Key之后，ZED为什么还要再次Request Key去更新TCLink Key(入网我是用的defaultLinkKey)？另外入网完成后后续通信加密一直都是用的network key吗? 下面是入网过程中Ubiqua的抓包

设备入网成功后要更新LINK KEY，所以又发了一个KEY REQUEST。

2021-06-24 - 技术问答

ZigBee设备入网后，网关如何获取这个新设备地址？

设备的地址是需要网关进行管理的，每个新设备入网之后，会向网关发送一个告知自己地址的信息（announce），这个16位的网络地址由网关的应用程序，云端来管理的，不是ZB协议负责。

2019-09-16 - 技术问答

请问绿米上面使用的ZigBee是不是Ember 的片子

绿米的产品有使用多家公司的芯片，包括NXP 5169， EFR32MG(ember）都有。

2019-02-14 - 技术问答代理服务技术支持采购服务

在Ember Znet的ZigBee网络中，请问Route节点的默认路由表是多大？

在Ember Znet的ZigBee网络中，Route节点的路由表是宏定义EMBER_ROUTE_TABLE_SIZE，默认该宏定义的值是EMBER_MIN_ROUTE_TABLE_SIZE即为10。

2020-09-21 - 技术问答代理服务技术支持采购服务

【经验】ZigBee网关如何读取和写入ZigBee设备的属性

Silicon Labs公司的EFR32MG系列是高集成度、高性能的多协议无线SOC，支持的无线协议包括私有协议、BLE、BT Mesh、Thread和ZigBee。在智能家居产品中，EFR32MG被广大工程师所热爱。ZigBee产品开发时，工程师们经常需要ZigBee网关主动读取ZigBee设备的Cluster属性，本文就指导大家在ZigBee网关中实现读写ZigBee设备的属性。

2019-11-27 - 设计经验代理服务技术支持采购服务

【经验】替换ZigBee网关后，路由节点无法和新网关通信详解

Silicon Labs公司的EFR32MG系列产品由于其高集成度、高射频性能以及超低的功耗特性，受到广大的工程师青睐，用于ZigBee产品的开发。Silicon Labs的网关支持替换后恢复网络功能，详细操作可以参考：Zigbee信任中心替换之Host-NCP模式。最近有工程师反映按照文章操作后，替换新的网关可以恢复之前网络参数，但是网络中的路由节点无法和新网关通信，本文向大家分析此问题的解决。

2019-06-25 - 设计经验代理服务技术支持采购服务

我们在做Z-Wave网关，请问Z-Wave设备加入网关之后，网关需要怎么判断这个设备的类型呢？

网关可以通过读取Z-Wave设备的Icon Type来判断设备类型，Icon Type的表格在Z-Wave联盟官网的Specification package里面，下载链接：https://z-wavealliance.org/development-resources-overview/specification-for-developers/ Icon Type的文件名称：Z-Wave Plus Assigned Icon Types.xlsx

2023-04-03 - 技术问答代理服务技术支持采购服务

在使用组播发送的时候，网关定时500ms的间隔时间发送组播消息，会出现接收端设备不响应，这是什么原因？

1、将many-to-one router discovery的时间间隔调大；2、建议在发送组播的时候停止many-to-one router discovery的服务，经过测试可以正常发送组播控制。

2017-10-10 - 技术问答代理服务技术支持采购服务

芯片使用的是EFR32MG21A020F768IM32，做网关的方案采用ncp+Z3GatewayHost，请问怎么设置可以使网络容量增大？预计支持接入200个子设备，在Z3GatewayHost里面对ncp设置就行了吗？还是ncp的固件也需要对各种表的size进行设置？

使用SiliconLabs的Zigbee 方案EFR32MG21A020F768IM32，做网关的方案采用ncp+Z3GatewayHost，要增加网络的容量，主要是childtable的Size可以打到最高，即64个。但由于芯片资源丰富，你可以都打到最高。然后注意Z3GatewayHost的对应配置应当一致。此外，只有EndDevice会占用Childtable,路由设备是不受限制的。

2020-07-22 - 技术问答代理服务技术支持采购服务

我们想开发Z-Wave网关设备，请问选择哪一颗芯片比较合适呢？

建议使用Silicon Labs Z-Wave 800序列的EFR32ZG23无线SoC芯片，具体型号如下图所示，可以根据实际需要的发射功率、安全等级、GPIO数量和温度等级来选择合适的型号。 EFR32ZG23无线SoC芯片数据手册链接：https://www.sekorm.com/doc/3657629.html

2022-12-26 - 技术问答代理服务技术支持采购服务

【经验】蓝牙SOC芯片EFR32BG12用于蓝牙网关，具有高性能32位 40MHz主频的M4内核

蓝牙网关的主要功能是通过蓝牙连接各个子从设备，子从设备将采集的数据通过蓝牙发送给蓝牙网关，然后网关通过以太网或者4G上报给后台服务器。本系统中使用的蓝牙SOC芯片EFR32BG12是Silicon Labs的推出的资源优势的一颗SOC，内部最大能到1024KB的flash，RAM最大能到256KB，2.4GHz射频最大发射功率到19dbm，1Mbps，GFSK调制，接收电流10mA。

2020-06-14 - 设计经验代理服务技术支持采购服务

Zigbee采用无线SoC EFR32MG芯片做NCP方案，请问如何给加入网络的设备发送数据？

send发送命令，可以理解为发送缓冲buffer里面的内容。因此，在send之前，需要使用CLI命令组建一条你想发送的命令。这种场景，通常应用在ZCL命令下。首先所有的命令可以在SimplicityStudio安装目录找到详细的解释。C:/SiliconLabs/SimplicityStudio/v4/developer/sdks/gecko_sdk_suite/v1.1/protocol/zigbee_5.10/documentation/120-3023-000_AF_V2_API/group__cli.html比如发送一条on/off命令给一个节点。你可以在任意节点上输入info查看当前节点的网络信息，比如nodeID，PANID，endpotin，cluster信息等等。send [id:2] [src-endpoint:1] [dst-endpoint:1]Send a pre-buffered message from a given endpoint to an endpoint on a device with a given short address.id - INT16U - short id of the device to send the message tosrc-endpoint - INT8U - The endpoint to send the message fromdst-endpoint - INT8U - The endpoint to send the message to 假设从A节点发送on/off命令到B节点。通过info查看A节点的nodeID（0x0001），Endpoint是1。通过info查看B节点的nodeID（0x0002），Endpoint是1。那么可以在A节点的CLI使用如下命令。 ZCL on/off onSend 0x0002 1 1

2017-06-27 - 技术问答代理服务技术支持采购服务

我们想开发Z-Wave网关设备，请问Z-Wave芯片和网关主控芯片之间使用什么接口来进行通信呢？

在开发Z-Wave网关设备时，Z-Wave芯片烧录Z-Wave - NCP Serial API Controller固件，网关主控芯片运行Z/IP Gateway程序，Z-Wave芯片和网关主控芯片使用UART接口进行通信。

2022-12-26 - 技术问答代理服务技术支持采购服务

请问下世强的大神们，针对芯科efr32mg系列zigbee芯片，目前我们网关并没有采用host+ncp方式，网关主控【host】跟协调器采用自定义串口协议，这种情况下，通过网关主控可以给协调器和子设备进行ota升级么？如果可以请教下具体的操作流程？

你好，这种host和EFR32MG之间是自定义串口协议我们称作SOC模式，这种模式协调器选用的BootLoader是Application或者Local Storage，这两种BootLoader无法直接给协调器升级。但是SOC模式是可以给子设备OTA升级的，请参考如何在Gateway Soc (internal flash)中实现 Ota Server？或如何在Gateway Soc (external flash)中实现 Ota Server？

2020-05-11 - 技术问答代理服务技术支持采购服务
