PTC-04与LabVIEW通讯失败，选用RS232-USB线连接，电脑设备管理器能够正常识别串口号

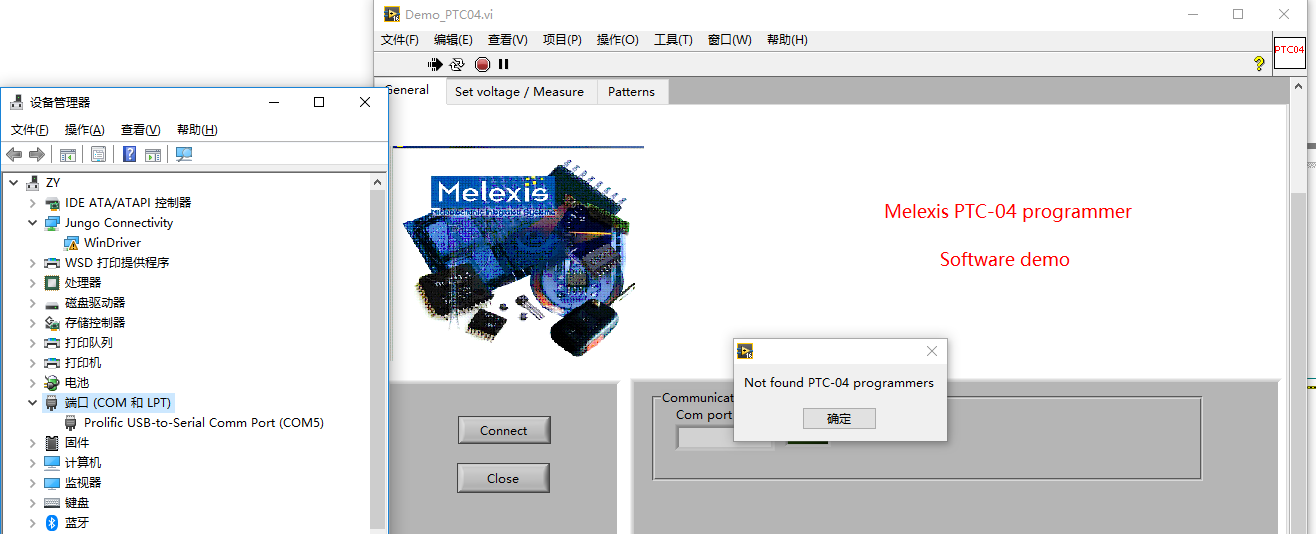

PTC-04与Labview 通讯失败，选用rs232-usb线连接，电脑设备管理器能够正常识别串口号，使用ptc04自带demo 软件测试连接失败，是什么原因？
创建于2018-11-26

代理服务

技术支持

采购服务

写回答

2个回答

用户_4229 (0)

usb被识别，说明USB驱动器没有问题。迈来芯的传感器都有自己的UI软件，可以使用对应的UI软件测试一下，而且确定是否是ptc04硬件问题，同时PTC04要想识别首先要加载子板对应的固件，请确认是否已经加载固件。

创建于2018-11-26
- 用户79618920：单独使用usb线连接时，电脑设备管理器正常识别，MELEXIS Programmable Toolbox能够识别ptc04，Test program测试结果pass。Upload firmware ptc04_mlx90316_firmware.hex完成。但是双击MLX90316BCG或者MLX90316BCS（双击Autorun.exe后点击90316安装）进入User Interface后，点击New device时报错Checking the device presence failed!如何解决？

  2018-11-27
- 用户79618920：而且，单独使用232-usb线连接时（电脑连接USB端），电脑设备管理器同样可以正常识别（与USB连线时不为同一个COM名称），使用MELEXIS Programmable Toolbox双击ptc04即报错 Unable to connect to a PTC-04 programmer. User interface will be started in non-active mode.Reason:Communication error-the channel object is locked by another client。是什么缘故？如何解决？

  2018-11-27
- ：第一种情况：MLX90316与ptc04连接不正确。
  第二种情况：MLX90316的UI软件，也需要重新加载固件，然后才可以“NEW Device”，这个操作主要实现对MLX90316的初始化。
  第三种情况：使用示波器查看MLX90316芯片的VDD引脚，在点击“NEW Device”之后是否拉高至7.5V左右。

  2018-11-27
kofjlu Lv7 . 资深专家 (0)

使用NIMAX查看硬件是否连接成功，如果未连接成功，NIMAX应该有相应提示。

创建于2018-11-27
- 用户79618920：NI MAX连接成功的

  2018-11-27
- kofjlu：那NI MAX面板里应该有测试该硬件的程序，用这个测试一下看能不能正常使用。

  2018-11-29
