利用WSD软件配置SI4438 LDC模式，发现配置出来的RX接收时间只有7ms左右；而我设置的RX

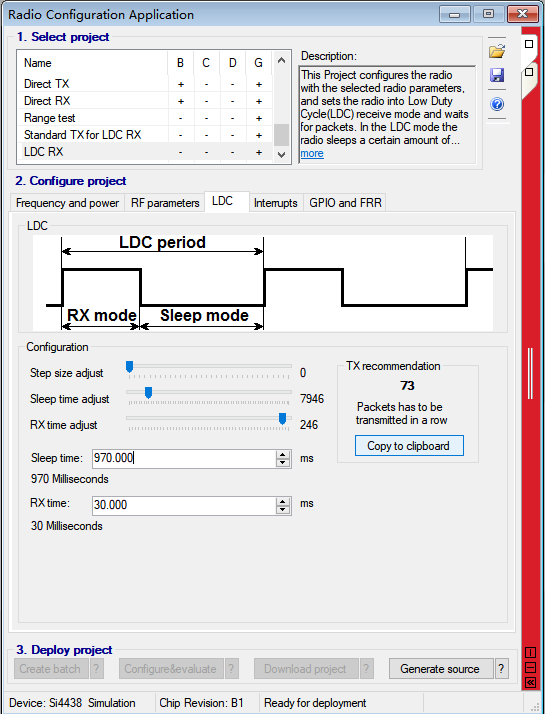

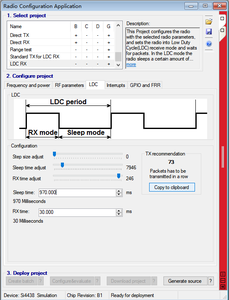

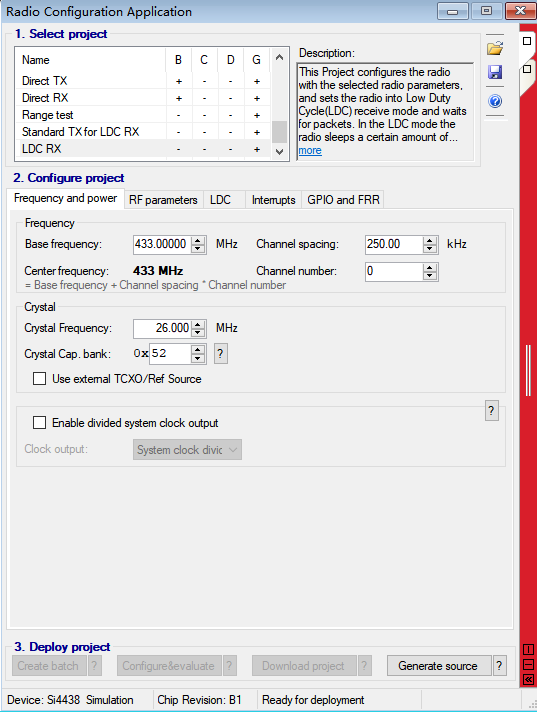

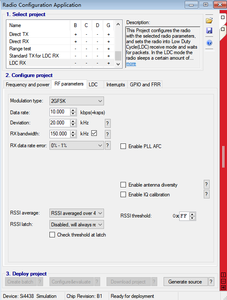

利用WSD软件配置si4438 LDC模式，发现配置出来的RX接收时间只有7ms左右；而我设置的RX时间为30ms，sleep时间为970ms，未修改生成的config.h任何定义，想知道为什么时间不对啊
创建于2019-11-06

写回答

1个回答

layne_liu_世强 (0)

关于si4438 LDC功能的时间设置问题，可以参考链接的回复内容，有相关的处理办法和代码，请参考FAQ：使用C版本SI4438器件时，通过WDS3【3.2.11.0】软件生成的LDC_RX工程或配置文件，时间周期step_size_adjust配置不起作用，即寄存器【GLOBAL_WUT_R】无效。

创建于2019-11-06
- 用户49334103：我使用的是B版本的芯片，发现好多，按照你说的这个来做，结果还是不行啊

  2019-11-07

发送到邮箱 |
+1 赞 0
收藏
| 转发至：

平台合作

展开

si4438 LDC模式已经配置完成测试波形、时间也OK；但是关闭LDC模式，设置为RX状态，测试收发功能，发现收不到数据；经过调试config.h文件，能够进行收发，但是调成LDC模式时，RX时间变成了设置时间的1/3；调整的部分为下图：为0x10时，收发正常；为0x32时，LDC模式，rx时间长度正常；想知道这是为什么？这个字节做什么用，怎么调试？

1、Silicon Labs公司的小无线收发器Si4438 的LDC低功耗实现可以参考：【经验】如何配置寄存器，实现无线收发器LDC低功耗接收功能？2、如果需要关闭LDC功能的时候，可以通过命令配置1）设置GLOBAL_CLK_CFG属性中的CLK_32K_SEL=0;关闭32Khz时钟；2）设置GLOBAL_WUT_CONFIG寄存器，恢复没有开启LDC功能时候的值，从而彻底关闭WUT功能。3、提示，不建议手动修改带MODEM字样的寄存器，这些寄存器需要用WDS软件自动生成。

2019-11-04 - 技术问答代理服务技术支持采购服务

无线收发器Si4438配置LDC模式时，设置的WUT时间和LDC时间之间的包含关系是怎样的？

无线收发器Si4438配置LDC模式时，有RX和Sleep两种状态，在两种模式之间切换，整个周期=RX状态时间+Sleep时间，即WUT时间与LDC时间之和就是周期时间。

2016-10-25 - 技术问答代理服务技术支持采购服务

在使用Si4438无线收发器的时候，进入LDC模式下，设置前导码为8个字节。在唤醒接收的时间段内，如果收到了前导码，是收到了1个字节的前导码，在此模式下如何实现低电流低功耗？

silicon labs公司的无线收发器si4438, 如果不带DSA模式，LDC工作原理可以参考这个文档，【经验】如何灵活利用LDC模式实现低电流无线收发器SI4438低功耗？https://www.sekorm.com/news/10340.html

2020-04-24 - 技术问答代理服务技术支持采购服务

请问SI4438 的LDC RX 模式的时候，WDS配置出来，默认是需要几个字节的前导码，才可以唤醒？

WDS默认配置出来的唤醒周期是多少？速率是多少？可以计算下：整个工作周期（秒） * 数据率（秒）/ 8 = 前导字节数量。

2018-12-25 - 技术问答

SI4438 c版请问在代码中如何设置发射功率。因为WDS里配置为LDC RX，并没有PA 功率可以设置。所以请问代码中如何设置

Silicon Labs的Sub-GHz无线收发器Si4438-C2A可以通过配置PA_PWR_LVL寄存器配置发射功率，0x7F表示最高，20dbm。可以查看Si4438的数据手册（英文版）第五章，获取PA功率与寄存器值的对应关系

2019-04-04 - 技术问答代理服务技术支持采购服务
