三极管作为开关器件使用时，基极的限流电阻用多大才能使三极管进入饱和状态？

三极管作为开关器件使用时，基极的限流电阻用多大才能使三极管进入饱和状态？
创建于2019-12-23

代理服务

技术支持

采购服务

写回答

6个回答

用户_0780 (0)

三极管饱和区是集电极电流Ic不在随着Ib的增大为增大，三极管进入了饱和区。饱和时，Ic最大，集电极和发射之间的内阻最小，电压Uce最低，Uce＜Ube，发射结和集电结均处于正向电压。根据pn结的偏置，饱和区：发射结正偏，集电结也正偏。电阻的选取主要好控制基极电流大小，满足三极管进入饱和区。
可采用Rb=( Vcc-vbe)÷Ib ，Ic=Ib*β等关系式去估算基极电阻。

创建于2019-12-24
世纪物联网 Lv7 . 资深专家 (0)

三极管设置基极偏置电阻，简单的讲就是让三极管进入放大区域，因为三极管(硅管)进入正常放大工作是需提高至门电压的(0.6伏左右)，如果没有设置基极偏置电阻，0.6伏左右以下输入信号将不会使三极管有效放大(拒之门外)，输出端就得不到这些信号，三极管只能放大0.6伏左右以上信号，从而三极管输出端得到的信号会严重失真。
基极加了上下偏置电阻，使得三极管(硅管)基极稳定加上了0.6伏左右的门电压(使三极管始终处于放大状态)，这样输入端的微弱信号也能得到有效放大，输出端得到的放大信号失真度可以降至最小。

创建于2019-12-24
用户3527 Lv7 . 资深专家 (0)

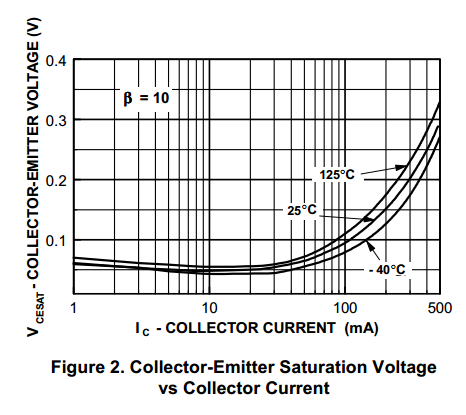

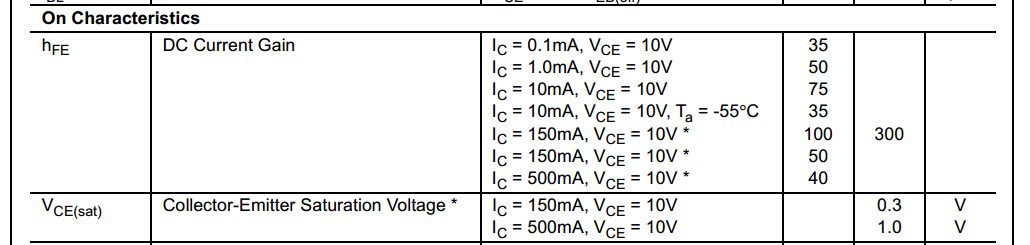

一般小功率三极管的hfe都在几十到几百，而VCE（sat）基本上在1-100mA都会进入饱和区，假设hfe为50，如果Ic工作电流100mA，则Ib=100/50=2mA，如果基极电压是3.3，则Rb=（3.3-0.7）/2=1.3K。参考下图PN2222的资料

创建于2019-12-24
小向 Lv6 . 高级专家 (0)

需要提供具体型号，计算，Ig和Ic的关系，查表增益才能得出。

创建于2019-12-24
- justdoit：比如2N5551

  2019-12-24
Memory Lv7 (0)

您好，需要知道三极管具体型号，查看规格书标明的参数值：Ig与Ic，根据您设计运用到的IC值来确认。

创建于2019-12-23
国辉 Lv4 . 资深工程师 (0)

这个要看选用的三极管的数据手册，比如SS8050比S8050的功率要打，基极电流也会要大一些，为了能可靠饱和，如果没有功耗限制，可以选用小一些的电阻，我这边用的是1K的

创建于2019-12-23
