【产品】55V/94A功率 MOSFET，静态导通电阻为2.5mΩ
P94FG5R5SL是新电元（SHINDENGEN）公司推出的一款表面贴装器件（SMD）功率MOSFET器件。该功率MOSFET器件采用4.5V栅极驱动，具有较低的静态导通电阻、低电容特性，其存储温度范围为-55~150℃。在Tch=25℃的测试条件下，P94FG5R5SL的单脉冲雪崩电流为61A，单脉冲雪崩能量可达390mJ，能够有效的抑制雪崩效应。此外，该功率MOSFET器件的漏源电压为55V，栅源电压为±20V，连续漏极电流为94A，连续漏极电流峰值为376A。
P94FG5R5SL功率MOSFET的全功率损耗为156W。在直流连续漏极电流为47A，栅源电压为10V的测试条件下，静态导通电阻典型值为2.5mΩ。此外，P94FG5R5SL的输入电容典型值为7170pF，反向传输电容典型值为415pF，输出电容典型值为770pF。
P94FG5R5SL开关的速度较高，其开启延迟典型值为9.5ns、上升时间典型值为50ns、关断延迟典型值为100ns，下降时间典型值为65ns。P94FG5R5SL采用FG（TO-263AB）封装, 尺寸大小为15.0mm×10.2mm×4.44mm。

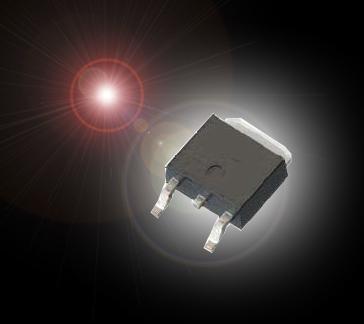

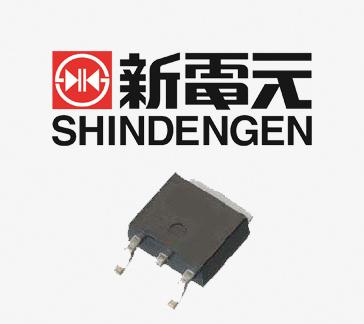

图1 功率MOSFET P94FG5R5SL实物图
功率MOSFET P94FG5R5SL特点：
·漏源电压为55V，栅源电压为±20V；
·连续漏极电流为94A，连续漏极电流峰值为376A；
·全功率损耗为156W；
·总栅极电荷典型值为140nC；
·单脉冲雪崩电流为61A，单脉冲雪崩能量高达390mJ（Tch=25℃）
·静态导通电阻典型值为2.5mΩ（ID=47A，VDS=10V）；
·采用FG（TO-263AB）封装, 尺寸大小为15.0mm×10.2mm×4.44mm；
·存储温度范围：-55~150℃。
