【产品】500W输出功率，毫安级和微安级的低噪声高精度直流电源模块

时间： 2018-02-17 来源：Keysight（世强编辑整理） 作者：杯中的清泉

电源是工业领域，包括航天和国防、消费类电子产品、计算机和外设、通信、半导体和汽车电子行业中每一套测试系统的基本部件，如今的复杂制动测试(ATE)系统通常需要稳定的功率源。N6765A是KEYSIGHT公司推出的一款具有500W输出功率，符合 GPIB、LAN、USB 和 LXI C 类标准，提供毫安级和微安级的低噪声及高精密的控制和测量功能。可同时对电压和电流进行数字化处理，并在一个类似示波器的数据缓冲器中捕获这些测量值。该款精密直流电源模块体积小巧，非常适合给被测件或ATE系统资源(例如夹具控制设备)提供电源和多路输出N6705A直流电源分析仪联合使用。

N6765A直流电源模块采用超薄形设计可与其他仪器直接叠放，模块带有标准配置的内置电压和电流测量以简化ATE系统的配线和设计，直流电源模块还具有过压、过流和过热保护功能，一块模板上的故障条件能在10μs内被其他的模块检测到，因此能通过快速断路来避免对被测器件的危害，表现出的保护功能特性很适合用在电气系统安全测试的应用场合。

N6765A直流电源模块额定输出电压为20V，输出电流为50A，高电压范围的编程精度达到0.03%+5mV，高电流范围的编程精度达到0.1%+15mA，输出电源的波动和噪声在20Hz至20MHz范围内的电压峰峰值为5mV，电压rms为1mV，电流rms为10mA。

N6765A直流电源模块在使用时可通过禁用GPIB、LAN或USB接口以得到额外的操作安全性，同时所有非易存储器中的数据和设置都可从前面板清除，用户可通过标准网络浏览器控制电源模块，内部带有一个提供监视、控制和设置MPS网页的网络服务器，显著提高了操作的便捷性。同时N6765A精密直流电源模块都可独立设置带延迟的接通或关断，通过调整延迟时间和命令接通，用户就能按特定顺序设置模块的依序接通，同样的定序能力也允许以特定顺序来关断模块，在消费、工业等电子测试领域均可展现出多功能的电源输出特性，并有着广泛的应用。

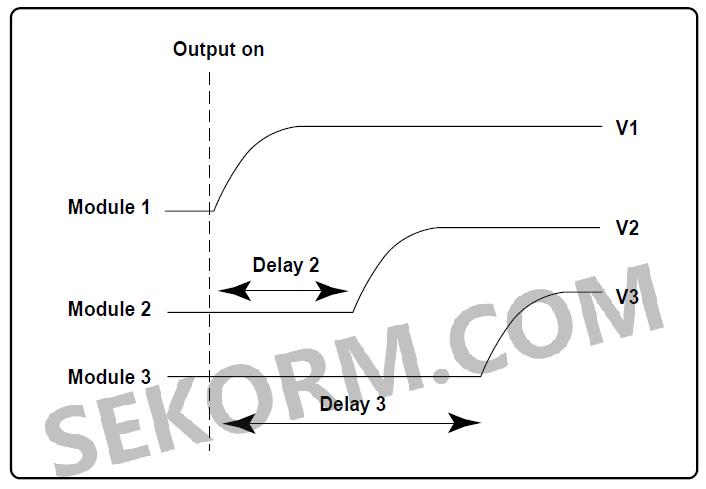

图1 N6765A直流电源模块的输出定序设置

N6765A精密直流电源模块同时还具有可编程的电压上升/下降时间，在某些应用中，如浪涌限制或多加电速率该敏感的器件就需要减慢和控制加电的速度，以保持规定的电压上升/下降时间，用户能通过一条命令在1ms至10s内产生从0V至满度电压的可控变化。同时支持将电源进行串联工作，就可提供额定的输出电压和功率，为了增加可用的输出功率和电流，用户可让同样的输出以并联方式工作，对于要求大于任何单路电流最大输出的应用，可把电源并联起来，基于固件的的虚拟通道特性作为单一的同步通道对待，在进行并联的配置后，所有的功能(源、测量、触发、保护和状态监视)行为就像有了一个具有四倍电流能力的通道，不必为管理并联电源的互动和同步编写一行程序。

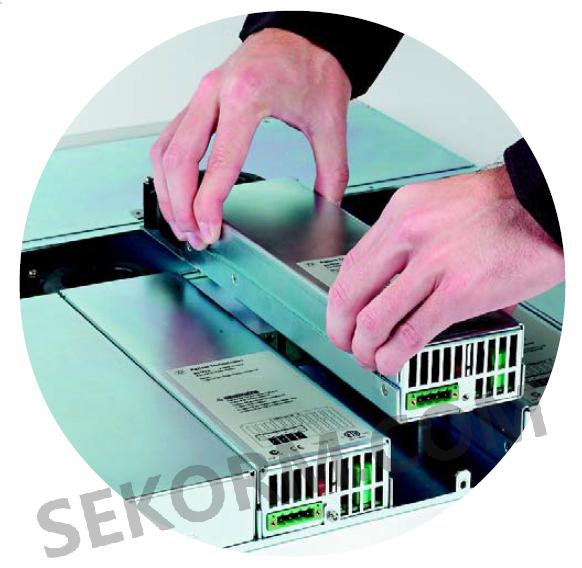

图2 正在配置Keysight系列直流电源模块化系统

N6765A直流电源模块支持从外部触发控制，主机允许与外部事件同步的触发输入和触发输出，例如夹具中的开关吸合可触发仪器，从而把电源接至被测器件，改变电压或进行测量。外部采用集成一体的封装，产品占用的空间小，搬运方便。

N6765A精密直流电源模块的特点及优势：

· 具有500W输出功率，拥有GPIB、LAN和USB等接口的精密直流电源模块，同时符合LXI C类标准；

· 提供毫安级和微安级的低噪声及高精密的控制和测量功能，可同时对电压和电流进行数字化处理并在一个类似示波器的数据缓冲器中捕获这些测量值；

· 以非常经济的价格提供可编程的电压和电流以及测量和保护特性，加速测试的速度和提高测试精度；

· 采用超薄形设计可与其他仪器直接叠放，模块带有标准配置的内置电压和电流测量以简化ATE系统的配线和设计；

· 直流电源模块还具有过压、过流和过热保护功能；

· 模板上的故障条件能在10μs内被其他的模块检测到，能通过快速断路来避免对被测器件的危害；

· 标准配置的GPIB、USB2.0和10/100 Base-T Ethernet LAN 接口提供用户计算机工业标准接口的适用性、速度快和易用性强；

· 额定输出电压为20V，输出电流为50A，高电压范围的编程精度达到0.03%+5mV，高电流范围的编程精度达到0.1%+15mA；

· 输出电源的波动和噪声在20Hz至20MHz范围内的电压峰峰值为5mV，电压rms为1mV，电流rms为10mA；

· 可通过禁用GPIB、LAN或USB接口以得到额外的操作安全性，所有非易存储器中的数据和设置都可从前面板清除；

· 可独立设置带延迟的接通或关断，通过调整延迟时间和命令接通，用户能按特定顺序设置模块的依序接通；

· 用户能通过一条命令在1ms至10s内产生从0V至满度电压的可控变化；

· 用户可进行直流电源模块串联或并联的工作方式配置。

N6765A精密直流电源模块的典型应用：

· 开关功率器件测量的直流电源

· 直流-直流(DC-DC)转换器、D类放大器测量的直流电源

· 数字系统设计的直流电源

· 其他通用电路系统设备的直流电源

N6765A精密直流电源模块的外观形状：
