【产品】非线性度仅0.15%FSR的小型高精度三轴加速度传感器

时间： 2018-03-10 来源：TE(世强编辑整理) 作者：王者荣耀

代理服务

技术支持

采购服务

34205A是TE推出的一款高精度三轴加速度传感器，可提供大部分测量应用所需的精度并且无需任何补偿。该款传感器的非线性典型值为满量程的0.15%，同时支持温度补偿功能，可在-40~+85℃工作温度范围内进行补偿，具有出色的测量精度。此外，该款可根据数字指令进行自测，确保通道完整性。

34205A具有多种测量量程和响应频率，量程范围为±5 g, ±10 g, ±20 g, ±25 g, ±30 g, ±40 g, ±50 g，频率响应范围为0~2000Hz，用户可根据应用需求选择最合适的带宽和量程，以保证最高性能。同时，每个轴向传感器都经过了-40~+85℃温度范围的测试，标称满量程输出摆幅为±2.25 V。要求更高的精度可以使用校准证书上提供的校准数据来补偿任何微小的残留误差，以帮助用户进行校准，进一步提高测量结果精度。

34205A内置电源调理电路，具有非常宽的工作电压范围，为+8~+18V。同时，该款加速度传感器为小尺寸封装，体积不足1立方英寸（典型值35g），适合空间受限的应用。34205A坚固耐用，可用于恶劣的环境。该装置包装在坚固的铝制外壳中，可承受±5000克的冲击。

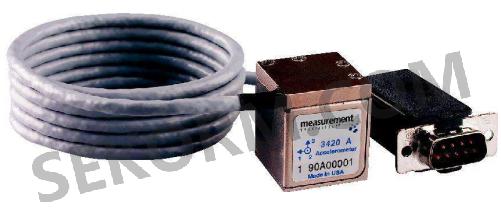

图：34205A实物图

34205A的特点：
•非线性典型值为满量程的0.15%；
•可支持指令自测；
•可在-40~+85℃工作温度范围内进行温度补偿；
•量程范围为±5 g, ±10 g, ±20 g, ±25 g, ±30 g, ±40 g, ±50 g；
•频率响应范围为0~2000Hz；
•具有±2.25V标称满量程输出范围；
•工作电压范围为+8~+18V；
•体积不足1立方英寸（典型值35g）。

34205A的应用：
•实验室测试
•建模
•监测系统
