【应用】国产车规级8位MCU KF8A100F用于车窗控制器，集成12位ADC、运放，增强型PWM等外设

时间： 2022-12-27 来源：世强

某用户的车窗控制器，需要低成本，小封装，集成度和可靠性较高车规级MCU，来做系统主控。对于该主控MCU，需要支持LIN通信，集成PWM，ADC等功能。

为此笔者为其推荐国产芯旺微的车规级8位MCU KF8A100F系列MCU，主要基于如下考虑：

1、KF8A100F系列MCU采用了自主的KungFu8内核架构，通过了AEC-Q100认证。温度等级达到Grade1，满足-40℃~125℃工作温度范围。同时具备高可靠性、强抗干扰能力，可抵抗各式噪声干扰，如电源噪声、RF干扰、电源波动等。所有管脚均可承受8KV ESD(人体模式)接触放电，可以轻松通过4.2KV EFT干扰测试。用于车窗控制器上，可以保证可靠的工作。

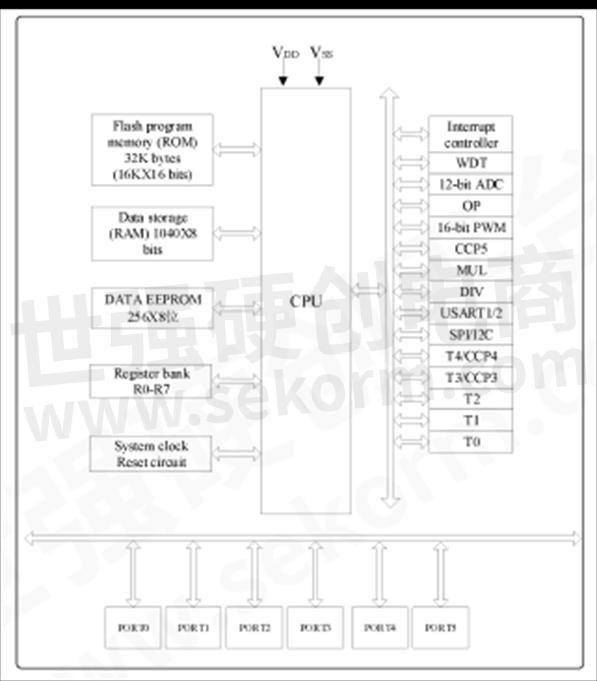

2、KF8A100F系列MCU集成16Kx16 Flash,2064Byte RAM及256 Byte 的EEPROM(其擦写寿命可达100万次)存储单元。不需要再外置存储器即可存储程序和运行所需的重要数据。1个8位及4个16位定时器，3个捕捉及比较功能。最多6个16位PWM，带1路全桥+1路半桥。可以对多个按键输入、检测车窗位置的霍尔信号进行处理，以及驱动H桥或继电器，从而控制电机的正反转。有集成1路运放和最多24个12位ADC通道。可用来检测电机运行时的电流、电压等相关参数。2路USART，通过外加一个LIN收发器，即可实现LIN通信功能。下图是KF8A100F系列MCU内部框图

3、KF8A100F系列MCU有QFN20,QFN32,TSSOP28多种封装的型号可选。集成度很高而占用的PCB面积却比较小，可以降低总的系统成本。工作电压范围从1.8V到5.5V，适合用于汽车车窗控制器应用场景。

下图是基于KF8A100F的车窗控制器系统框图
