【产品】50~600V/2A表面贴装快恢复整流器FR2A-AU~FR2J-AU，采用DO-214AA封装

时间： 2019-07-20 来源：PANJIT

代理服务

技术支持

采购服务

强茂是一家全球领先的半导体分离器件制造商，拥有半导体上下游整合与自有核心技术的优势，致力于整流二极管、功率半导体、浪涌抑制器等产品的研发生产，其半导体分离器件二极管类在全球市场排名前十。FR2A-AU~FR2J-AU(FR2A-AU、FR2B-AU、FR2D-AU、FR2G-AU、FR2J-AU)是强茂电子推出的5款最大反向重复峰值电压范围为50~600V，最大平均整流电流为2A的表面贴装快恢复整流器，采用DO-214AA（SMB）封装。

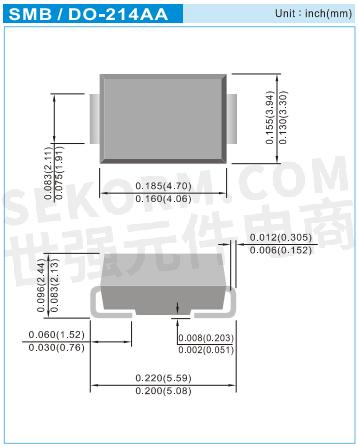

图一封装尺寸

FR2A-AU~FR2J-AU表面贴装快恢复整流器特点：

–用于表面贴装应用，节省电路板空间

–易于拾取与放置

–恢复时间快，高效率

–塑料封装，UL 94V-0阻燃等级

–玻璃钝化PN结

–AEC-Q101认证

–无铅，符合EU RoHS 2.0标准

–绿色环保塑封，符合IEC 61249标准

FR2A-AU~FR2J-AU表面贴装快恢复整流器机械数据：

–外壳：JEDEC DO-214AA(SMB)塑料封装

–端子：镀锡，可焊性符合MIL-STD-750，方法2026

–极性：有色带端为负极

–标准包装：12mm tape (EIA-481)

–重量：0.0032盎司，0.092克

FR2A-AU~FR2J-AU表面贴装快恢复整流器最大额定值与热特性、电气特性：

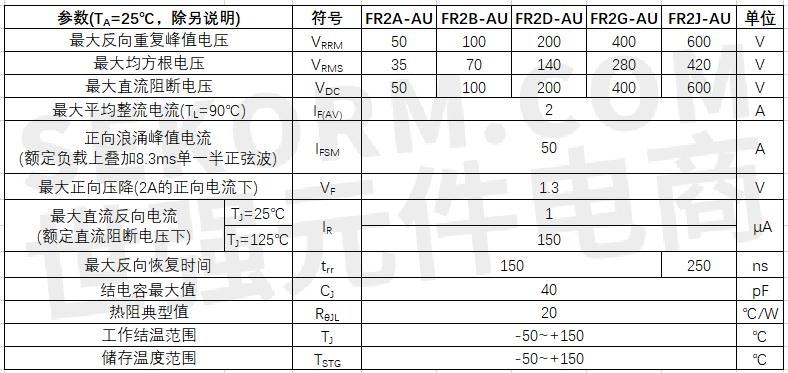

图二最大额定值与热特性、电气特性
