【产品】可提供业界领先EMI性能的600V Q系列Qspeed二极管，适用于电机驱动电路和DC-AC逆变器等

时间： 2019-02-05 来源：Power Integrations

LQA03TC600、LQA05TC600和LQA08TC600是Power Integrations（PI）公司推出的三款耐压600V的Q系列Qspeed二极管，其具有一个极低的Q_RR和极软的恢复特性，可提供业界领先的EMI性能。这三款Q系列二极管的反向耐压都为600V，都采用与内部绝缘的TO-220AC封装，可使器件直接安装到散热片，而无需使用昂贵的绝缘垫片、弹性垫圈以及其他相关配件，且都符合RoHS和IEC 61249-2-21标准，可用于功率因数校正（PFC）升压二极管、电机驱动电路和DC-AC逆变器等场合。

图1 600V Qspeed二极管LQA03TC600、LQA05TC600和LQA08TC600实物图

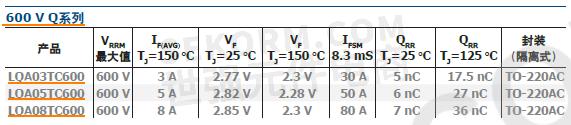

600V Q系列二极管LQA03TC600、LQA05TC600和LQA08TC600的主要电气参数如图2所示，三者的反向耐压都为600V，平均正向电流分别为3A、5A和8A，其热阻都为62℃/W，存储温度范围为-55℃~+150℃，工作结温最大为+150℃，工作温度范围广，能够适应恶劣的环境要求。

图2 600V Qspeed二极管LQA03TC600、LQA05TC600和LQA08TC600的主要参数图

600V Q系列二极管LQA03TC600、LQA05TC600和LQA08TC600的产品特性及优势：

●低Q_RR、低I_RRM、低t_RR

●高dI_F/dt（1000 A/us）

●软恢复

●提高效率

●无需缓冲电路

●减少EMI滤波器元件的尺寸和数量

●实现极快的切换

600V Q系列二极管LQA03TC600、LQA05TC600和LQA08TC600的主要应用：

●功率因数校正（PFC）升压二极管

●电机驱动电路

●DC-AC逆变器
