【应用】支持嵌入式bluetooth v4.2的MCU RL78/G1D用于车载香氛控制器，低功耗、高集成度

时间： 2020-02-17 来源：Renesas

汽车的车内空间流动性差，内饰气味及烟味等其它异味很难散去。为了驾驶者和乘员有舒适愉悦的车内环境,目前市场上出现一种车用香氛系统，能够自动识别不同类型的香氛，实现香味浓度与味道的动态调整。部分后装香氛甚至可以通过蓝牙与手机APP互联来实现香味自定义控制原理。

瑞萨推出的RL78/G1D微控制器，该单片机支持嵌入式的bluetooth v4.2。同时RL78/G1D继承了RL78家族的低功耗特性，且高集成度的RL78/G1D可以为用户节省外围元件成本，十分适用于香氛控制系统的主控MCU。

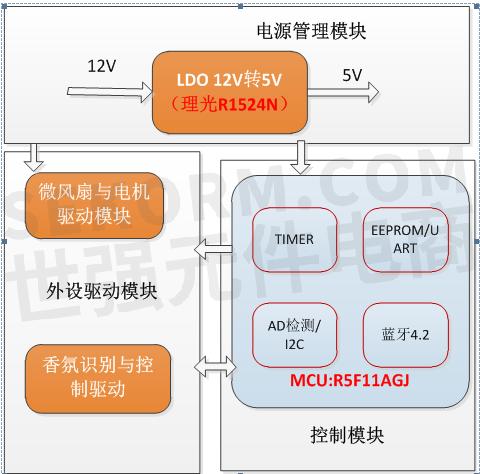

香氛系统的大致原理框图如下图1所示：

图1 汽车香氛原理框图

RL78/G1D 系列MCU芯片R5F11AGJ在香氛系统中的运用优势：

1）低功耗高性能蓝牙模块，支持BLE V4.2协议

支持BLE V4.2协议；4.3 mA的RF发射电流（0 dBm输出）和3.5 mA的RF接收电流实现了业界最低的电流消耗，可实现车载的低功耗要求。

2）集成了丰富的模拟外设资源

片上具有8通道10位分辨率的ADC模块，可以采集变化的外界模拟信号，如香氛识别装置的电源等，集成IIC，SPI等通讯模式，可以与香氛识别系统以及电机驱动装置进行通讯。

3）蓝牙与MCU集成，体积小，结构紧凑

整个RL78/G1D模块（封装尺寸8.95 x 13.35 x 1.7毫米），体积小，符合车载香氛系统开发的体积要求。

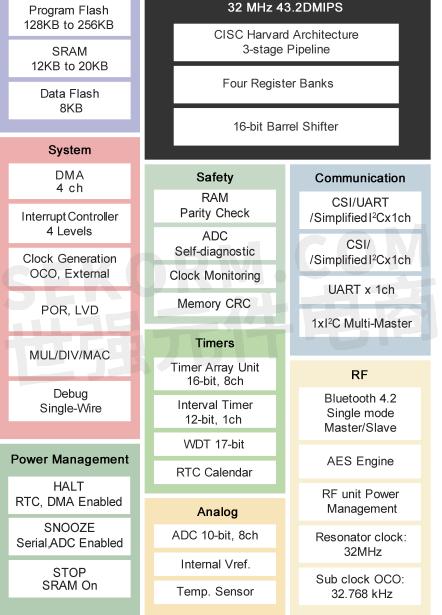

RL78/G1D 系列MCU的框图如下图2所示：

图2 瑞萨RL78/G1D结构框图
