【应用】420VDC、500VAC级陶瓷保险丝0504030.MXEP，为充电桩AC输入端的理想电路保护解决方案

时间： 2016-06-07 来源：世强

代理服务

技术支持

采购服务

充电桩的功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑（公共楼宇、商场、公共停车场等场合）和居民小区停车场或充电站内，能根据不同的电压等级为各种型号的电动汽车充电。充电桩的输入端与交流电网直接连接。输出端有交流和直流之分，都装有充电插头为电动汽车充电。

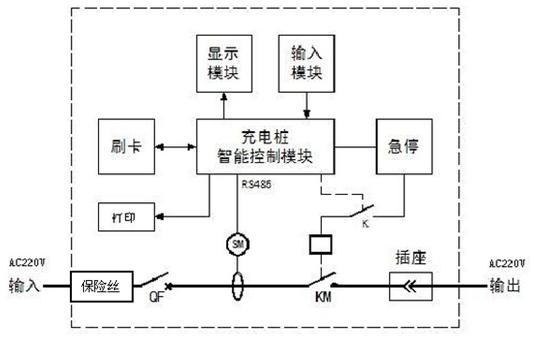

交流充电桩拓扑图

图1：交流充电桩拓扑图

充电桩的设计必须考虑安全可靠性，因此在输入端、输出端和通讯接口上必须使用安全可靠的保护器件进行过流过压保护。这里为大家推荐一款保险丝行业领导者LITTELFUSE的大电压大电流保险丝 0504030.MXEP，该型号是充电桩AC输入端的理想电路保护解决方案，在充电桩领域已被广泛采用。

0504030.MXEP是一款420VDC、500VAC级陶瓷保险丝，额定电流值为30A，具有大额定分断电流，采用紧凑型6.3 x 32毫米封装，兼具大电流、高可靠和小体积等优势。其额定分断电流高达400A@420VDC、1500A@250VAC、200A@500VAC，更高的分断电流意味着保险丝在极限情况下更不容易炸裂，因此使用起来更加安全。不仅如此，该型号的I2T值高达2600A2s，更高的I2T值则意味着保险丝在系统正常时更不容易发生误触发，因此更具可靠性。

如需获取更多充电桩技术方案，欢迎致电世强咨询。
