【经验】8位单片机EFM8BB21 串口UART0的配置与调试

2019-07-20 Silicon Labs
8位MCU,8位单片机,EFM8BB21,Silicon Labs 8位MCU,8位单片机,EFM8BB21,Silicon Labs 8位MCU,8位单片机,EFM8BB21,Silicon Labs 8位MCU,8位单片机,EFM8BB21,Silicon Labs

SILICON LABS 创新型8位MCU提供完全集成的体验,非常适合物联网应用,提供了业界最快的速度和最低的功耗,同时EFM8系列车用8位MCU为当前市场上最具价值、最灵活和集成度更高的车载MCU。



UART是在使用单片机的时候经常要用到的外设,嵌入式系统中各模块之间的交流、BootLoader、与上位机通讯、开发过程中的调试等经常要用到UART。EFM8BB21系列8位单片机中有两个UART,分别UART0和UART1,本片文章主要介绍UART0的配置与调试。使用芯科官方推出的开发软件Simplicity Studio配置工具可以很方便的进行寄存器的初始化配置,省去了繁杂的计算。

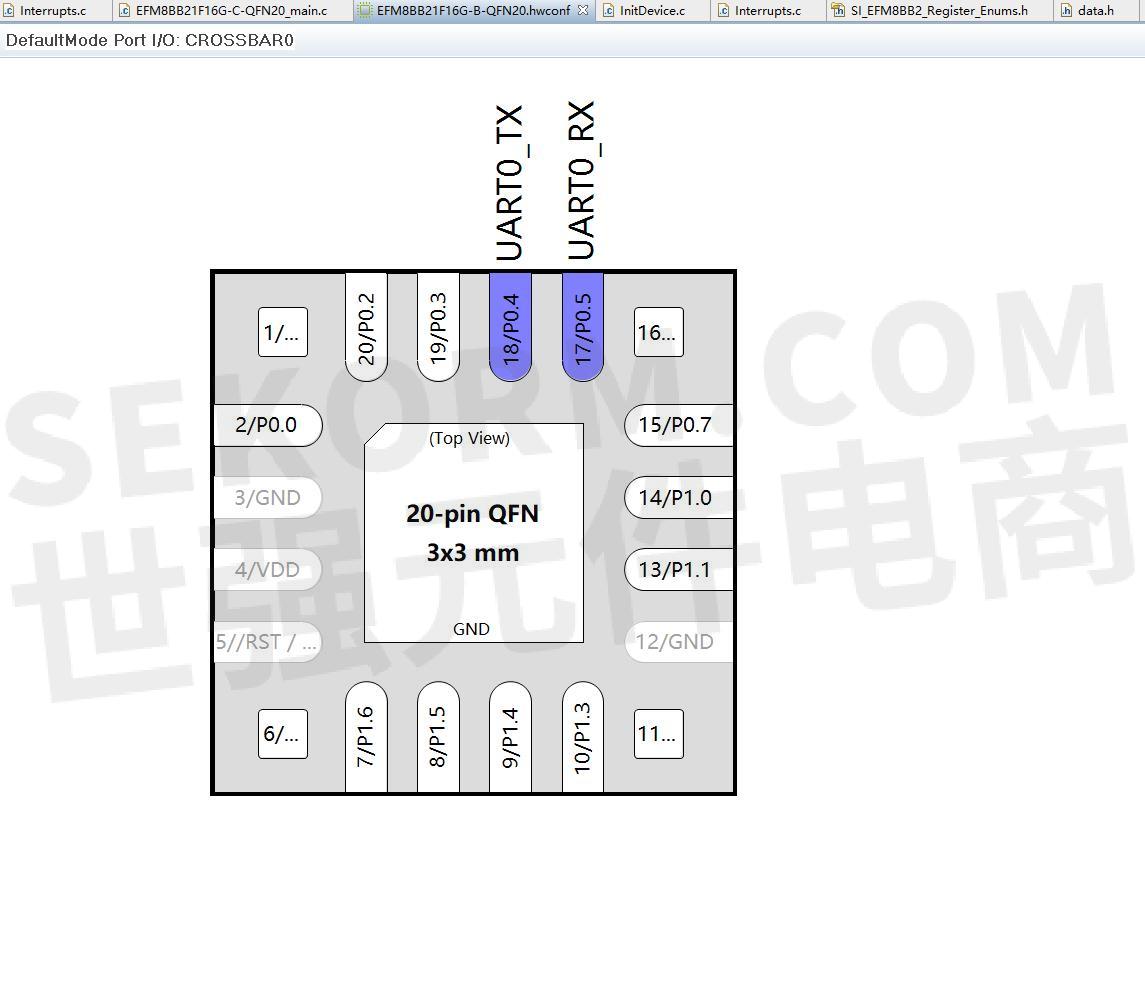

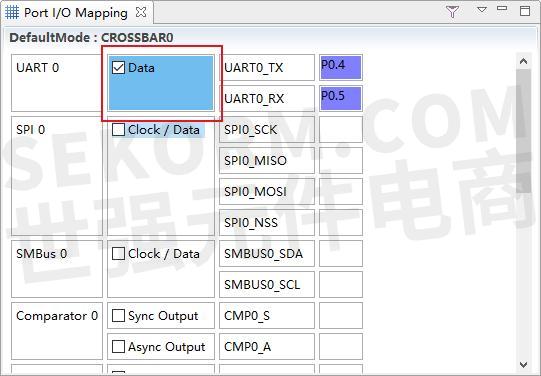

首先在Port I/O Mapping窗口中勾选UART0,勾选后可以在xxx.hwconf窗口中看到对应的引脚被标记为UART0_TX和UART0_RX。

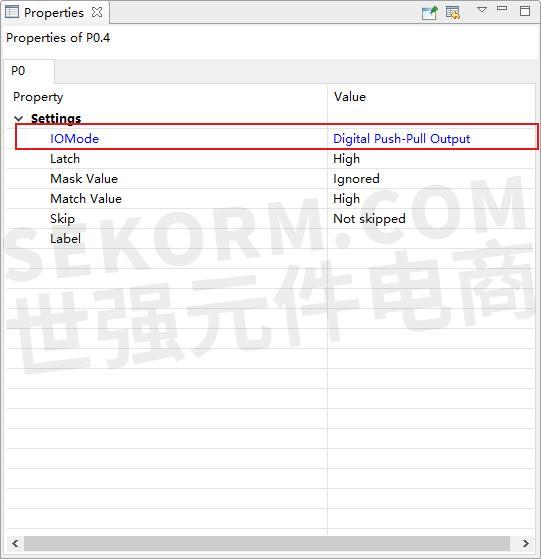

作为UART0_TX的P0.4的IOMode需要设置为Digital Push-Pull Output,如图所示。

在Port I/O对应的Properties窗口中将Enable Crossbar 设置为Enabled,在用户手册中有原文指出,The crossbar must be enabled to use port pins as standard port I/O in output mode. Port output drivers of all I/O pins are disabled whenever the crossbar is disabled。

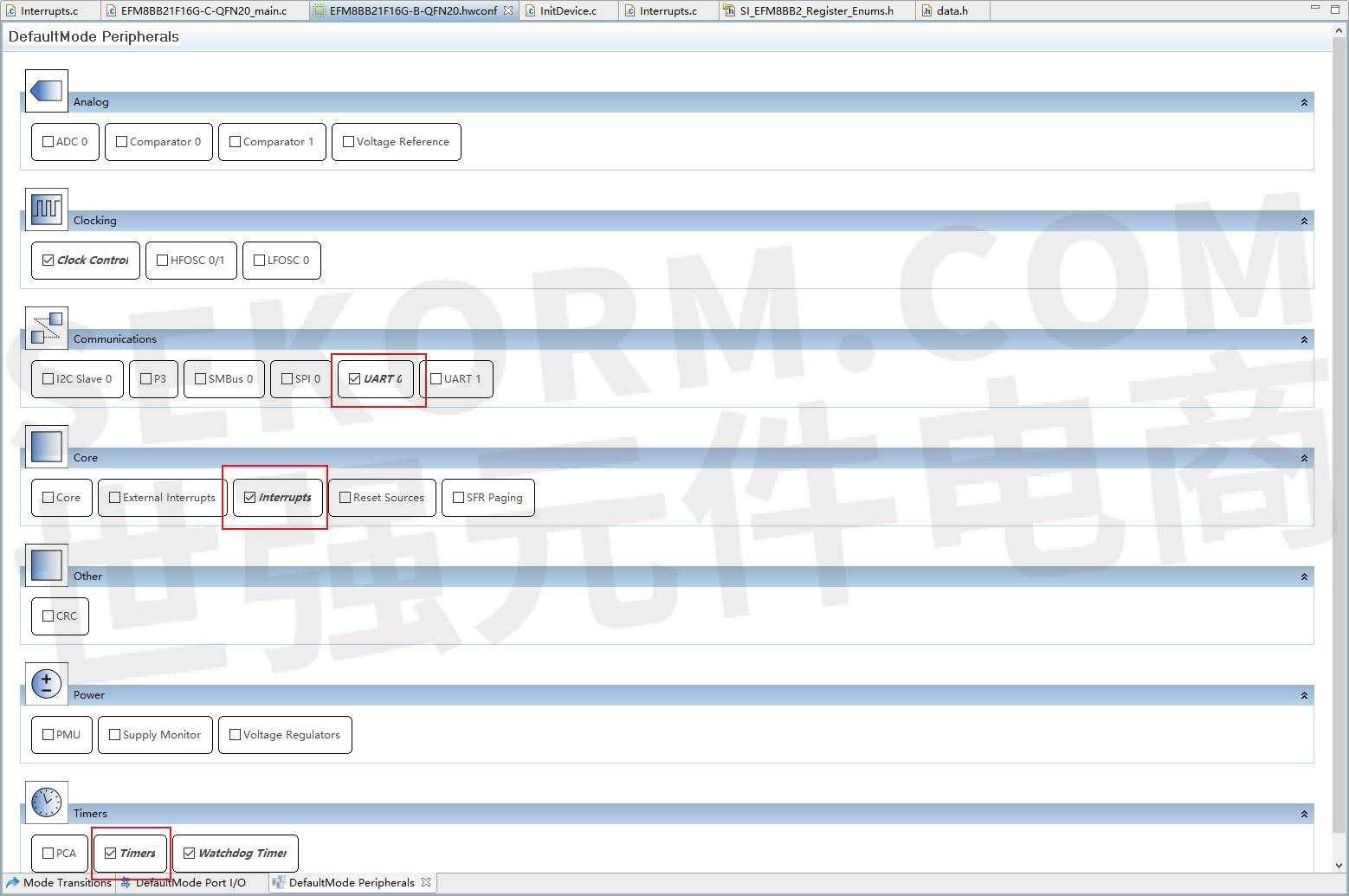

在xxx.hwconf窗口的DefaultMode Peripherals选项卡中勾选UART0、Interrupts、Timers,如图所示。

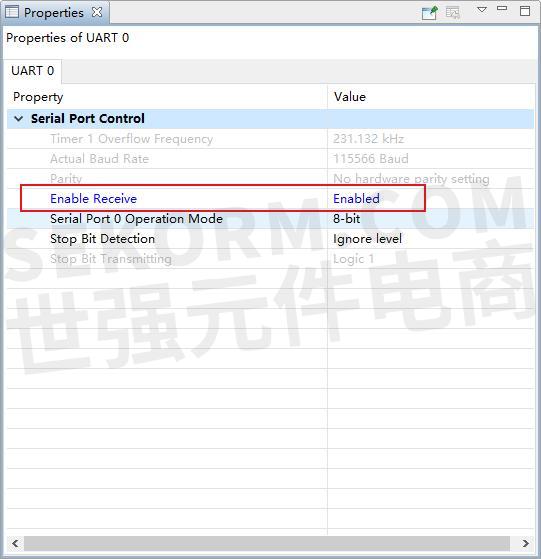

在UART0的Properties窗口中使能Receive,如图所示。

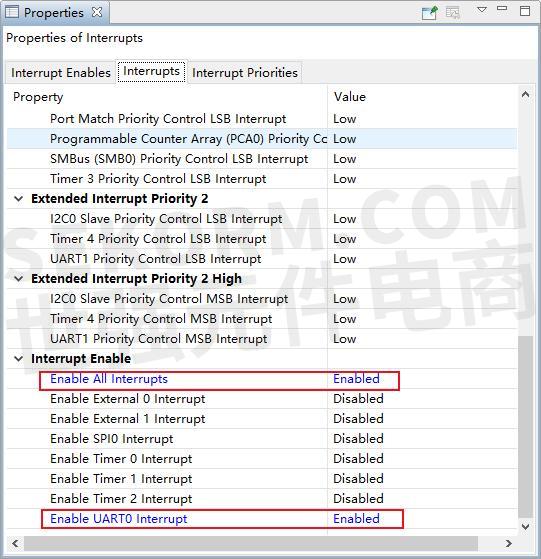

在Interrupts的Properties窗口中使能总中断和UART0中断

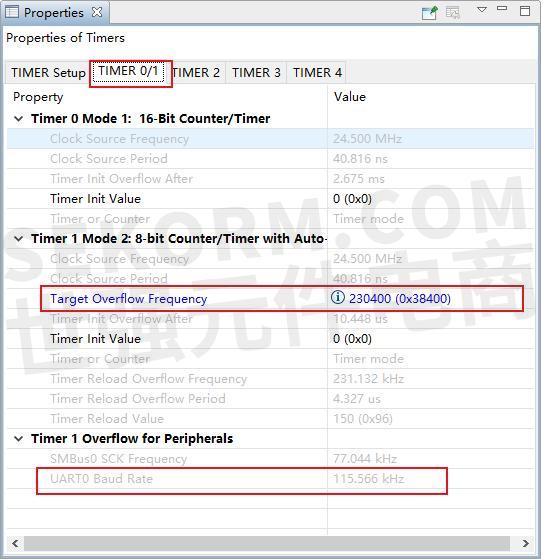

在Timers的Properties窗口中TIMER Setup中将Timer1的Mode设置成Mode2,Clock Source并没有固定要求,但是要保证所选择的时钟不会过高或者过低,如果所选时钟过高或者过低,则设置UART0波特率的时候软件会报警,因为此时无法配置成所需要的串口波特率。在TIMER 0/1中Target Overflow Frequency设置为目标波特率的两倍,因为UART0的波特率为TIMER1的溢出频率的一半。此例程中的目标波特率为115200,所以Target Overflow Frequency设置为230400,在UART0 Baud Rate中可以直接看到UART0的波特率。

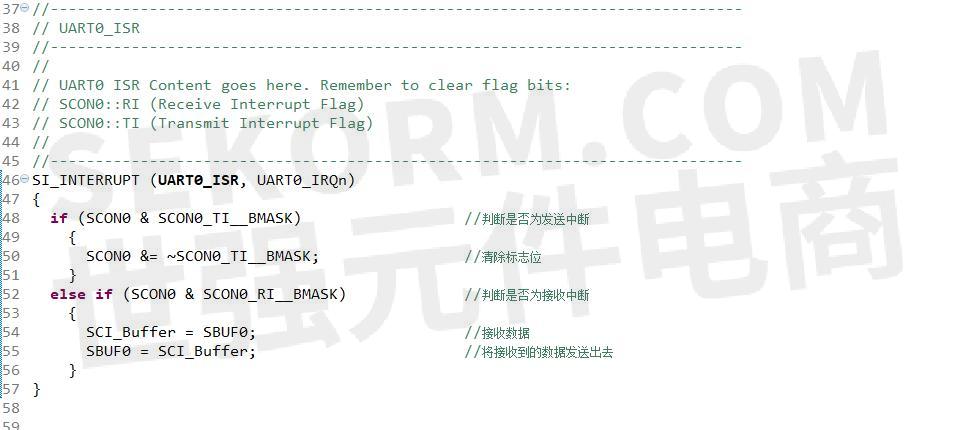

配置好后,在中断中加入如下代码,即可编译调试。



UART0的相关注意事项:

1、 作为UART0_TX的P0.4的IOMode需要设置为Digital Push-Pull Output。

2、 UART0的波特率发生器为设置为8-bit auto-reloade的Timer1,所以Timer1必须设置为Mode2。

3、 UART0发送中断标志位必须手动清除,接收中断标志位为软件自动清除。
