【经验】解析常见抑制瞬变骚扰器件之TVS管、MOV压敏电阻及气体放电管间的区别
常见的抑制瞬变骚扰的元器件主要有TVS管、MOV压敏电阻、以及气体放电管三种。虽然都是抑制瞬变骚扰元器件，但它们还是有区别的。本文优恩半导体将简要介绍。

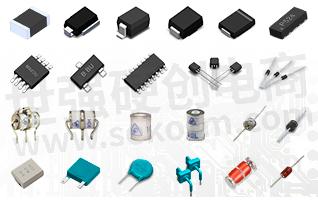

图 1
抑制瞬变骚扰，是电流从火线流经电器,再流到零线的过程受到电磁辐射和传导的骚扰，表现为共模骚扰和差模骚扰两种，大多数的危机控制器可能会暂时降低或者丧失功能，甚至造成元器件功率过大而被损坏。
TVS管、MOV压敏电阻、气体放电管区别
●TVS管
当TVS管预设电压超过一定范围幅度时,TVS将迅速导通,从而将瞬变骚扰能量泄放，导入大地，同时限制浪涌电压。然后它的特点在于响应速度特别快（为PS级）；击穿电压有从6.8V～550V的系列，钳制电压比较准确，这是它的优势，劣势在于结电容比较大（十几pF~几百nF）；通流量小（0.52~544A）。
●压敏电阻
当电阻预设电压超过一定范围幅度时，电阻的阻值降低，从而将瞬变骚扰的能量泄放，同时限制浪涌电压范围。它的特点在于峰值电流承受能力大，相对价格也比TVS管低，但压敏电阻的箝位电压较高（相对于工作电压），随着受到浪涌冲击的次数增加，漏电增加，响应时间较长，寄生电容也就较大。
●气体放电管
当放电管预设电压超过一定范围幅度时，气体放电管会变为短路状态，从而将瞬变骚扰能量泄放掉。它的特点在于承受电流大，寄生电容小，响应时间相对TVS管及压敏电阻来说比较长。
一般来说，抑制瞬变骚扰器件一般的失效模式就是短路，从而保护电路。
- |
- +1 赞 0
- 收藏
- 评论 0
本文由三年不鸣转载自优恩半导体，原文标题为:常见抑制瞬变骚扰器件区别-TVS管是否更好，本站所有转载文章系出于传递更多信息之目的，且明确注明来源，不希望被转载的媒体或个人可与我们联系，我们将立即进行删除处理。
