SWM211C8T7显示屏硬件驱动
SWM211C8T7简介：
SWM211C8T7为32位MCU（以下简称SWM211）内嵌 ARM® Cortex®-M0内核，凭借其出色的性能以及高可靠性、低功耗、代码密度大等突出特点，可应用于工业控制、电机控制、白色家电等多种领域。
SWM211C8T7支持片上包含精度为1%以内的12M时钟及PLL模块，最高支持90MHz的时钟输出。同时提供最大为64K字节的FLASH和最大8K字节的SRAM。此外，芯片支持向量表重映射和CACHE单周期取指、ISP(在系统编程)操作及IAP(在应用编程)，支持用户可自定义BOOT程序和加密操作。
SWM211C8T7的外设非常丰富，比如串口，SPI,IIC，MPU，等本次讲述的是使用SWM211C8T7的8080接口模块，配合IIC协议来驱动LCD显示屏，其中8080接口为驱动显示屏显示，IIC协议为显示屏触摸控制。
SWM211C8T7对应电路图和信号功能说明如下：
LCD_D[15:0] 数据并行总线
LCD_CS 片选信号
LCD_RST复位信号
LCD_WR写信号
LCD_RD读信号
LCD_RS数据Data/命令Command 选择信号，(0: 表示DB总线正在传输命令, 1: 表示DB正传数据)
I2C_SCL_TOUCH I2C时钟
I2C_SDA_TOUCH I2C数据
其余引脚为SWM211C8T7电源，晶振，CAP，ISP等基础配置脚。
优奕视界显示屏UE019QV电路图和接口说明如下：
优奕视界显示屏UE019QV是一款分辨率为240*320，1.9寸的显示屏，显示屏接口如下：
BL_A,BL_K为背光控制
IM0 IM1 IM2配置为010，这里配置成8080模式，通过不同的电阻可以配置成不同的接口，比如想配置成SPI协议，IM0 IM1 IM2需配置成011。
其余电路为电源 8080接口脚，1，2脚为IIC触摸通信脚，IIC需要加上拉电阻。
外设电路:
加上外设电路，整个显示屏硬件已经完成。
SWM211C8T7的8080接口驱动：
8080时序读写过程：
先将读写的数据类型RS设置为高(数据)/低(命令)，然后拉低片选，选中对应的设备、然后将读数据还是写数据RD/WR拉低。
读数据：在RD的上升沿、读取数据线上的数据。
写数据：在WR的下降沿、使数据写入设备中。

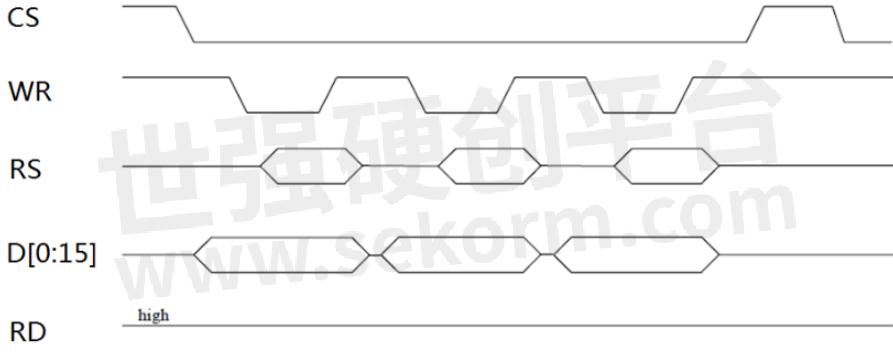

8080并口写时序如下：
SWM211C8T7的IIC接口驱动:
SWM211C8T7的IIC在进行写操作时，SCL一直保持时钟的信号，SDA线的传输以8位为一个单位，在进行第一个8bit的传输后，若从设备接收到传输信号，则会返回一个应答信号ack，然后拉低SDA线，进行下一步的数据写入。
IIC读写时序如下
硬件电路搭建完成，并且熟悉接口的驱动方法，就可以进行软件设计，点亮显示屏。
- |
