采用TOLL封装的MOS管为什么更具有市场竞争力?


MOS产品朝着高性能、低功耗、高安全、高稳定性和高可靠性等方向演进,如何才能做出更好的MOS产品?好的封装是提升性能的一个关键。TOLL封装是一种无引线的器件封装技术,它具有低封装电阻、寄生电感低、小型化、低电压过冲等特性,这种封装的产品往往能承受较高的电流,它在电动汽车、储能、电源、逆变器、光伏等产品上广泛应用。

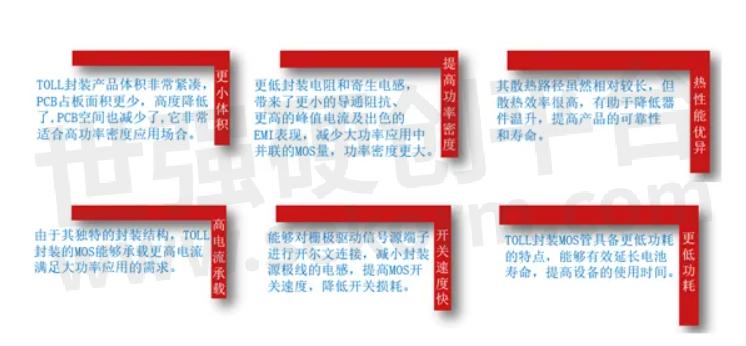

通常,采用TOLL封装的产品可以提高MOS管的开关速度,降低开关损耗。由于TOLL封装具有更小的体积和占板面积,可以节省PCB的应用空间,能降低产品的散热成本。低的封装电阻和寄生电感使得TOLL封装在应用中能够减少功率损耗,提高系统的整体效率。TOLL封装具备出色的散热性能和低的电流密度,避免了高电流和高温下可能导致的电迁移,从而提高了产品的可靠性。
正是因为TOLL封装特性优异,产品稳定可靠,其应用场景广泛。比如,TOLL封装的功率器件应用在电动车上非常适合。电动汽车作为一款高频应用产品,其产品具有大功率、高使用频率和更安全、更高效等特点,产品对MOS要求更高性能,小型化且高安全等。TOLL封装的MOS具有高功率密度、低损耗和高可靠性,这样就能更好发挥出电动车的动力控制系统强大性能,提升车辆的性能和续航能力。
在锂电池保护电路中,TOLL封装的MOS管能够有效地控制电池的充放电过程,防止电池过充、过放和短路等异常情况,保护电池的安全和延长使用寿命。
还有,在数据中心和光伏系统中,TOLL封装的MOS管被用于功率调节和转换等关键环节,提高系统的整体效率和可靠性。在通信电源领域,TOLL封装MOS管以其高效率、低损耗和出色的散热性能,为通信设备提供稳定可靠的电源支持,确保通信系统的正常运行。
此外,TOLL封装的MOS管还可以广泛应用于电机控制、PD电源和电池保护等多个应用场景中。总之,TOLL封装技术具有卓越的性能和广泛的应用前景。
TOLL封装作为一种先进的功率器件封装技术,未来前景不可限量。TOLL封装以其紧凑的体积和高功率密度著称,TOLL封装将满足更多高端应用的需求,在高频、大功率应用中,这一优势尤为明显。
随着材料、封装技术和制造工艺的不断进步,TOLL封装的MOS管将在性能、可靠性、功耗等方面实现进一步的提升,在AIoT、5G、人工智能等应用上发挥重大作用。
如今,TOLL封装MOS管已经广泛应用于电动自行车、电动摩托车、锂电保护、通信电源、手机、平板电脑、电子游戏、汽车电子控制系统等领域,产品具有高热性能、高电流承载能力、高开关速度、低功耗、高可靠性以及广泛应用等特点,在大功率和大电流,对产品要求高可靠性等的应用场景中非常实用。作为专业分立器件厂商,合科泰即将推出性能强大的OLL封装的MOS管,欢迎大家持续关注。
- |
