SiC MOSFET具有高热导率、高击穿场强、高饱和电子漂移速率等特点，广泛应用于光伏逆变器、UPS等
1、关于SiC MOSFET的优势
SiC MOSFET相比于IGBT具有高热导率、高击穿场强、高饱和电子漂移速率等特点，尤其适合对高温、高功率、高压、高频以及抗辐射等恶劣条件要求较高的应用。
功率密度是器件技术价值的一个重要方面。SiC MOSFET芯片面积比IGBT小很多，譬如100A/1200V的SiC MOSFET芯片大小大约是IGBT与续流二极管之和的五分之一。因此，在高功率密度和高速电机驱动应用中，SiC MOSFET的价值能够得到很好的体现。在耐高压方面，1200V以上高压的SiC高速器件，可以通过提高系统的开关频率来提高系统性能，提高系统功率密度。这里举两个例子：
1、电动汽车直流充电桩的功率单元，如果采用Si MOSFET，则需要两级LLC串联，电路复杂，而如果采用SiC MOSFET，单级LLC就可以实现，从而大大提高充电桩的功率单元单机功率。

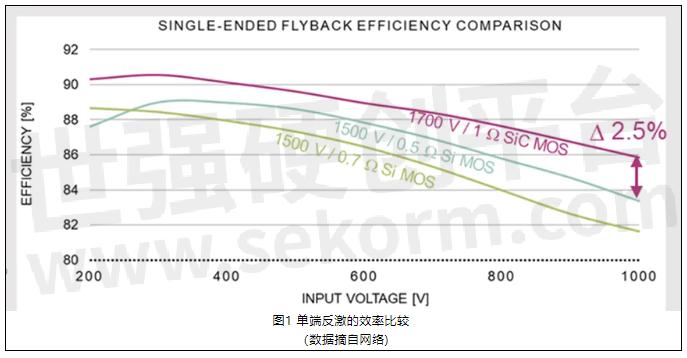

2、母线电压为1000V-1500V系统中的反激式电源，1700V SiC MOSFET也是完美的解决方案，可以比1500V硅MOSFET损耗降低50%，提高效率2.5%。
正是由于SiC MOSFET这些出色的性能，其在光伏逆变器、UPS、ESS、电动汽车充电、燃料电池、电机驱动和电动汽车等领域都有相应的应用。
因此，碳化硅作为第三代半导体，在发展过程中必然是与硅器件相伴而行，毕竟与硅基器件行业相比，第三代半导体产业发展时间相对较短，在标准化、成熟度等方面还有很长的路要走，尤其是在品质与长期可靠性方面，还有大量的研究和验证工作要做。
- |
