650V平台碳化硅二极管的应用
碳化硅（SiC）二极管，作为第三代半导体材料的应用之一，因其更高的热导率、更高的临界击穿电场以及更高的电子饱和漂移速度，在电力电子领域展现出卓越的性能和广泛的应用前景。
技术参数与性能优势
SiC二极管的技术参数是衡量其性能优劣的重要标准，主要包括正向电压（Vf）、反向电压（Vr）、正向电流（If）、反向电流（Ir）以及温度特性等。SiC二极管的主要优势在于其高速开关能力、低导通损耗、高温稳定性和高可靠性。

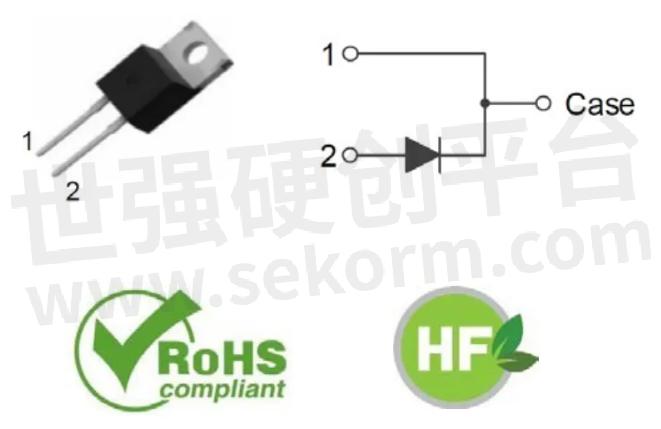

650V SiC二极管提供了多种封装选型，包括PDFN56、PDFN88、SMBF、SMA、TO-220-2L和TO-252-2L等。这些封装具有体积小、散热好、性能稳定、更低的导通电阻等特点，适合对小体积要求较高的应用。
性能优势
高速开关能力：
SiC二极管的电子饱和漂移速度高，可以实现比Si基器件更快的开关速度和更低的损耗。
低导通损耗：
SiC的介电击穿场强比硅基器件高出约10倍，因此SiC的电阻率更低，传导性能也更好。
高温稳定性：
SiC的热导率几乎是Si基器件的3.5倍，因此其每单位面积耗散的功率（热量）也就更多。
高可靠性：
SiC二极管具有更高的耐用性和可靠性，且不会出现热失控危险。
应用案例
新能源汽车
SiC二极管在新能源汽车中用于电池管理、电机控制等关键部件，提高了电动汽车的效率和可靠性，延长了续航里程。
智能电网
在智能电网中，SiC二极管的高耐压、低损耗特性使得其在高压直流输电、柔性直流输电及智能电表等领域具有广阔的应用前景。
航空航天
SiC二极管的高温稳定性和抗辐射能力使其成为高温电子器件、高能粒子探测器等设备的理想选择。
快充电源
在快充电源应用中，SiC二极管具备无反向恢复电流的优势，在升压PFC电路中使用可以大幅降低反向电流，减小PFC开关管的开通和关断损耗，并减小电路中的峰值电流，从而降低PFC电路的损耗，提高电源转换效率，减小EMI干扰。
萃锦半导体650V平台的SiC二极管以其卓越的性能，尤其是有效的温升控制以及低功耗设计，在多个领域展现出广泛的应用前景。随着萃锦半导体技术的不断进步迭代以及在应用行业内的不断拓展，SiC二极管的性能和应用领域也将得到进一步的提升和拓展。
- |
