【应用】电安科技HV423-A100P1小尺寸熔断器成功应用于125KW PCS的过流保护上

时间： 2025-03-31 来源：电安科技 发布者：电安科技（嘉兴）有限公司

代理服务

技术支持

采购服务

华北某工业类客户，有个125KW PCS项目，在高压直流和三相交流端都需要串熔断器用于过流、短路保护。直流端设计电压650-950VDC，按功率等余量计算，需要选1000VDC 280A以上的熔断器，但单颗的熔断器，无论从体积和价格上，都无法满足客户高性价比和小尺寸的设计要求。针对此要求，电安科技给客户推荐了HV423-A100P1 3颗100A 14x51mm的熔断器并联，经客户测试熔断保护性能和温升均能满足客户要求。目前产品已经在客户项目上小批试产。HV423系列是电安科技推出的小尺寸熔断器方案，其电流由20-100A可选，耐压1000VDC，分断能力30KA，有平头、插板和锁螺丝三种封装尺寸可选，符合RoHS环保要求。

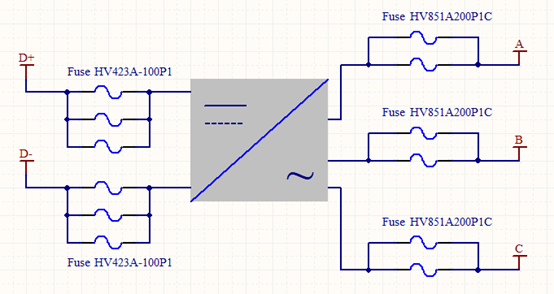

HV423-A100P1在电路中的位置，如下图所示：

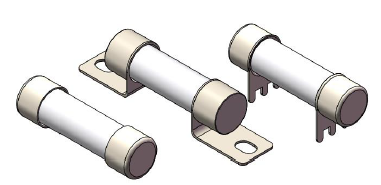

HV423系列熔断器外形如下图:

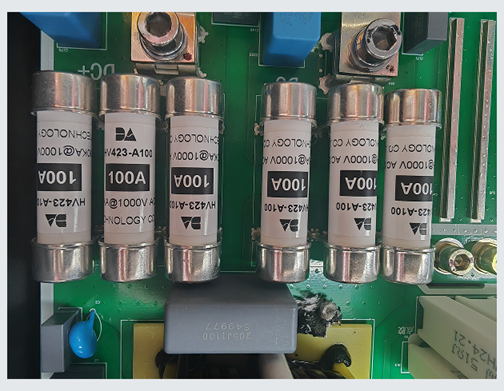

HV423-A100P1熔断器在客户板子上的位置如下图：

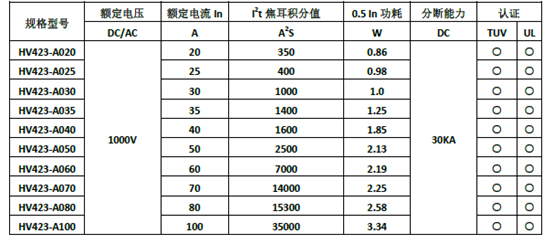

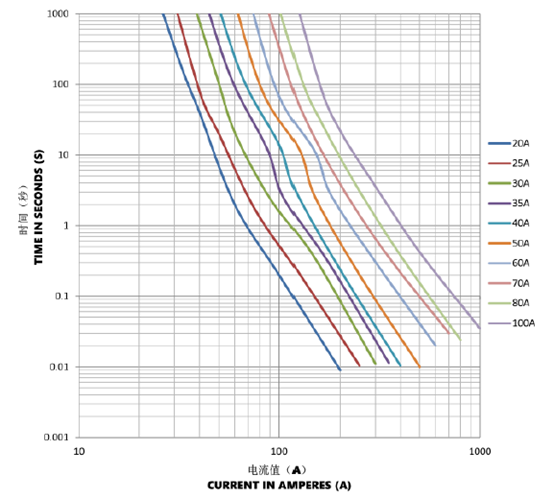

HV423系列熔断器主要电气参数如下图:

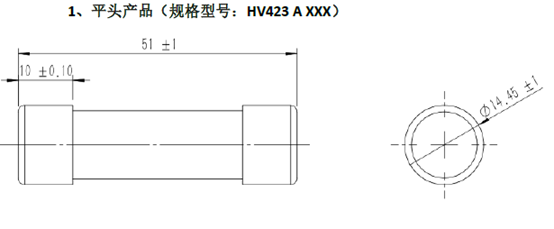

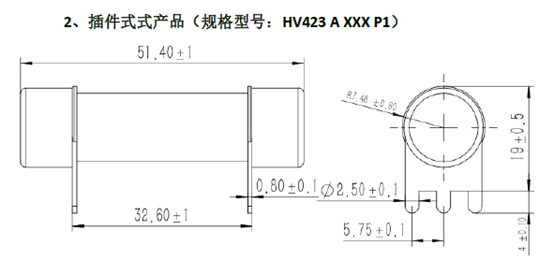

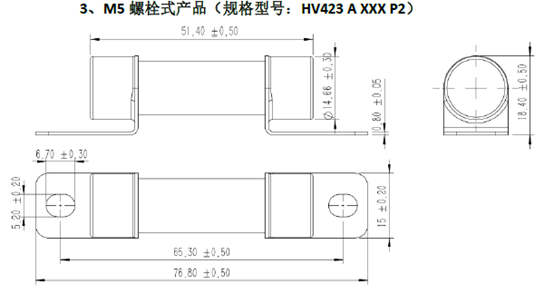

HV423系列熔断器产品尺寸(单位：mm)

主要应用：

工业电源模块

储能PCS

逆变器

OBC
