瑞萨xEV战略概述：完整xEV系统、逆变器、BMS解决方案，提供基于模型设计的软件开发环境
由于最近的二氧化碳排放法规，车辆的电气化正在迅速发展。带有电动动力系统的车辆包括HEV（混合动力车）和BEV（电池电动车），两者统称为xEV。混合动力汽车的动力系统同时使用发动机和电机。混合动力汽车包括FHEV（全混合动力汽车）、MHEV（轻度混合动力汽车）和PHEV（插电式混合动力汽车），它们被称为xHEV。由于xHEV仍然会从发动机排放二氧化碳，因此人们有动力从xHEV转向BEV，因为BEV是一种不排放二氧化碳的纯电动汽车。
xEV系统趋势

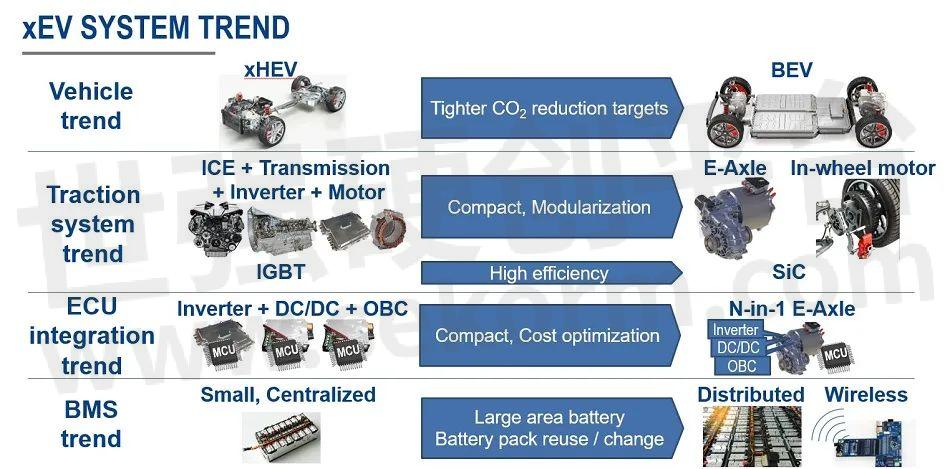

随着xHEV向BEV的过渡，系统将发生如上图所示的变化。由发动机、变速器、逆变器和电机组成的复杂牵引系统合并为一个E-Axle，这是一个集成逆变器、电机和减速器的模块。此外，由于BEV有更高的功率效率要求，对高效IGBT和SiC MOSFET的需求正在增加，而BEV除了需要逆变器，还需要DC/DC转换器和车载充电器（OBC），还有一种趋势被称为N-in-1或X-in-1，将DC/DC和OBC集成到E-Axle中。
虽然xHEV的小电池已经足够，但BEV需要一个覆盖整个底盘的大电池。xHEV中的一个小电池只需要很短的布线长度来监控每个电池，但一个大电池需要大量的布线，所以无线电池监测系统（wireless BMS）应运而生。瑞萨也正在开发基于这些趋势的解决方案。
瑞萨用于xEV系统的产品

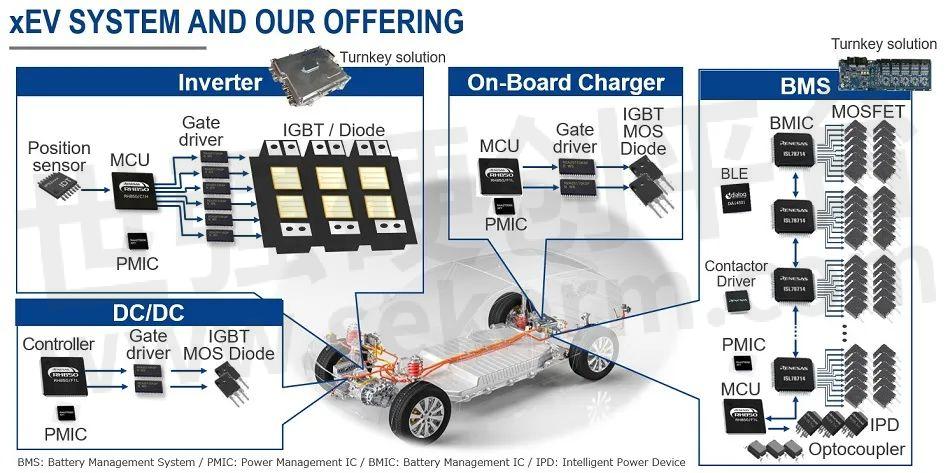

上图显示了xEV ECU的配置示意图。xEV主要由逆变器、DC/DC转换器、OBC和BMS组成。逆变器、DC/DC转换器和OBC由一个MCU、一个电源管理IC（PMIC）、栅级驱动器、IGBT和SiC MOSFET等功率器件和位置传感器组成；BMS由MCU、PMIC、电池监测IC（BMIC）、IPD和BMS组成。无线BMS还需要BLE等无线收发器。
瑞萨拥有所有这些产品，可以预测系统趋势并从系统级别的角度优化解决方案。
逆变器解决方案

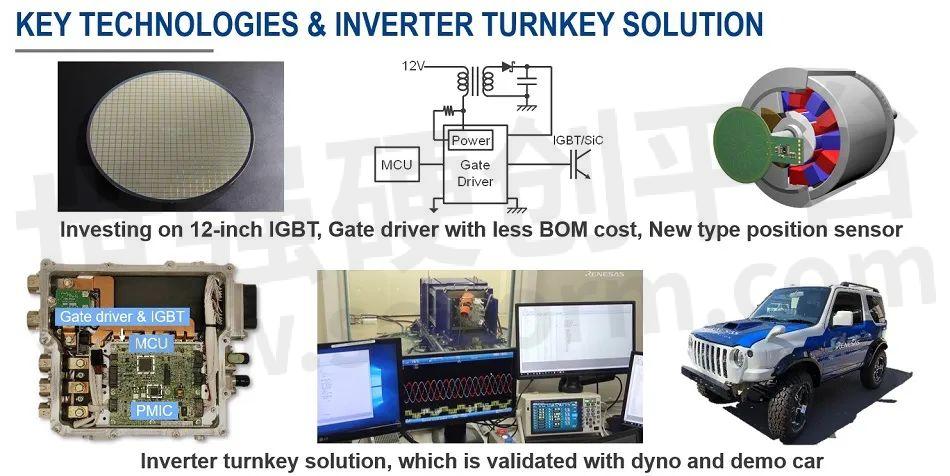

BEV需要大量的高性能IGBT和SiC MOSFET。瑞萨正在投资开发新一代的AE5 IGBT，以提高性能。此外，瑞萨还在投资甲府工厂，并将开始批量生产12英寸IGBT。由于E-Axle（电驱集成系统）越来越小，集成度越来越高，价格竞争也越来越激烈，减少BOM是一个重要的课题。瑞萨正在开发一种带有内置反激式电源的栅极驱动单元（GDU），它将大大减少外部BOM，有助于降低BOM成本和实现小型化。还提供感应式位置传感器（IPS），可以集成到电机中，是E-Axle的理想选择。与传统的旋转变压器相比，IPS有助于实现更小的尺寸、更轻的重量和更低的成本。对于N-in-1/X-in-1 E-Axle，瑞萨正在开发一种解决方案，用单个MCU控制逆变器、DC/DC转换器和OBC。
瑞萨将使用这些MCU、PMIC、GDU、IGBT和IPS构建一个逆变器系统，并作为一个交钥匙解决方案提供给客户，以帮助客户缩短开发时间和降低开发成本。此外，开发N-in-1 E-Axle交钥匙解决方案，以应对E-Axles和N-in-1/X-in-1集成的趋势。瑞萨正在用Dyno工作台和演示车在系统级别上验证解决方案。
电池监测系统

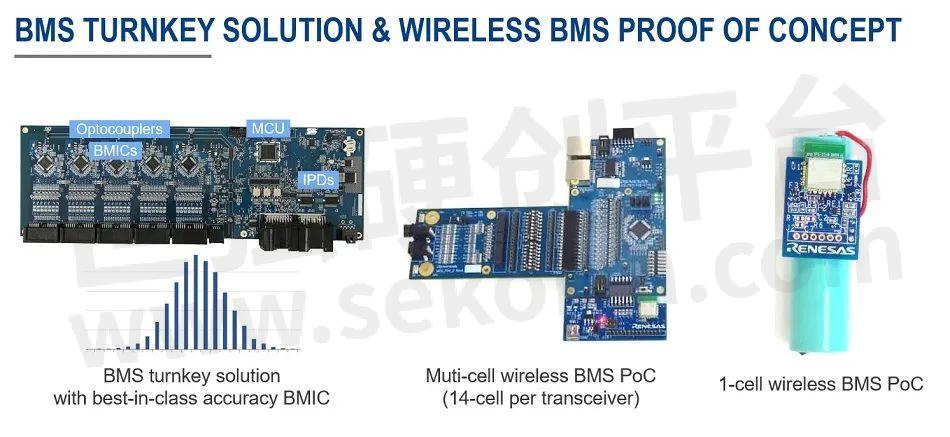

瑞萨提供一流的高精度的BMIC（在汽车应用所需的电池电压和温度范围内，测量误差为±2mV或更小）和使用这些BMIC的BMS交钥匙解决方案。交钥匙解决方案有助于缩短客户基于瑞萨产品的开发周期，特别是对新兴国家的客户。对于未来的BMS，瑞萨也在做无线BMS的概念验证（PoC）。瑞萨正在展示每个多芯电池组配备一个无线收发器的解决方案，以及每个电池配备一个无线收发器的解决方案，这是一个终极无线BMS。瑞萨BLE收发器体积小、功耗低和BOM成本低，有助于提高无线BMS的竞争力。
除了硬件开发工作量的减少，软件开发工作量的减少也是一个大问题。瑞萨不仅提供逆变器和BMS所需的软件（C源代码），同时也提供基于模型设计（MBD）的软件开发环境。

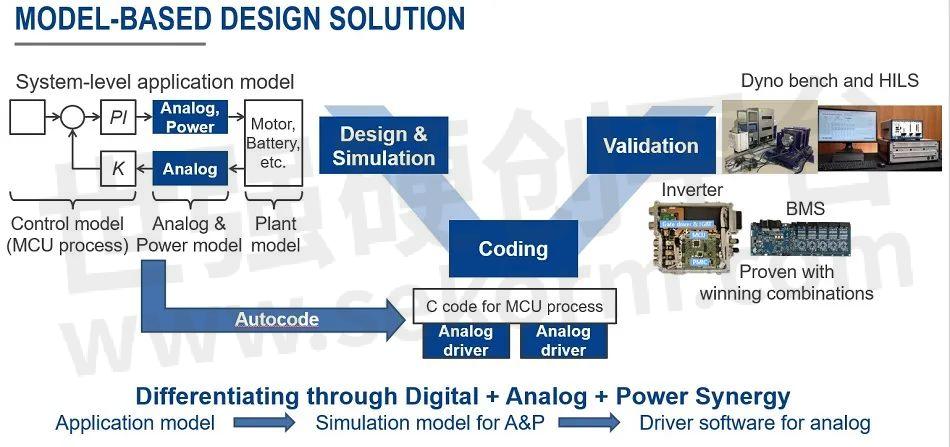

瑞萨提供的仿真模型包括1）由MCU软件处理的控制模型，2）模拟和电源产品的模型，3）工厂模型，如电机和电池。客户可以使用瑞萨的模型，也可以在MATLAB中编辑控制器模型，对其进行修改以实现所需。仿真完成后，用户可使用MATLAB的Autocode功能自动生成C代码。MCU的外设、模拟和电源产品部分由瑞萨提供的设备驱动软件取代，并集成到Autocode生成的C代码中。瑞萨将Autocode生成的软件写入逆变器和BMS参考设计中，然后在Dyno Bench或HILS环境中运行，进行系统级验证，再作为参考设计提供。
该解决方案通过以下方式大大提高了客户软件开发的效率：
1）在早期设计阶段实现系统级仿真；
2）消除手工编码的需要；
3）消除编码过程中的人为错误，从而消除调试和回溯的需要。
瑞萨拥有广泛的产品组合，包括MCU、模拟和电源，并通过一站式解决方案提案和技术支持，为缩短客户的开发时间和降低开发成本作出贡献。
- |
