【产品】紧凑小巧的可编程晶体振荡器,交付快有助于短批量生产

时间： 2017-10-07 来源：EPSON（世强编辑整理）

代理服务

技术支持

采购服务

爱普生（EPSON）是世界上最大的晶体产品供应商，占超过全球1/5的市场份额。主要产品包括：无源晶体、有源晶振、TCXO（Temperature Compensate X'tal （crystal） Oscillator温补晶振）、VCXO（Voltage Control X'tal （crystal） Oscillator压控晶振）、SAW（Surface Acoustic Wave，弹性表面声波）振荡器、OCXO（ Oven Controlled Crystal Oscillator 恒温晶体振荡器）、原子钟、实时时钟（Real Time Clock）、角速度传感器、LCD控制器、LCD驱动等，频率覆盖范围从kHz至GHz。同时EPSON也是全球唯一一家既可以生产晶体，又可以制作IC的厂商。

爱普生提供各种尺寸、频率、使能/待机功能和温度范围不同的SPXO（Simple Packaged Crystal Oscillators简单封装晶振）和SAW振荡器来满足市场上的各种应用。SPXO提供卓越的频率稳定性，无需温度补偿和频率控制。晶体单元由AT切割或BT切割方式的基频或泛音组成，并且震荡电路的封装是统一的。施加设定电压时，爱普生的晶体时钟振荡器可以提供稳定的信号输出。

一般来说，当工程师购买晶振单元并在振荡电路中使用时，首先需要在安装之前提供模拟设置。这些包括负载电容、振荡余量以及温度变化引起的特性变化。爱普生的晶体振荡器已经提供了这些设置，因此它们的输出信号可以直接控制TTL和CMOS IC，这就使得工程师的设计流程大大的缩短，并有助于标准化要使用的部件。爱普生的晶振时钟振荡器还具有VCXO功能和Try-state功能。 VCXO功能可以通过外部控制电压控制输出频率，而输出使能通过输出具有控制信号的信号，将输出端子在上电时保持在高阻抗状态。下面介绍一下爱普生的两种晶体振荡器。

第一种是表面声波（SAW）晶体振荡器，其中包含一个SAW谐振器芯片和一个包括晶体振荡电路在内的IC芯片。爱普生提供EG系列的SAW振荡器。值得一提的是，EG-2121和EG-2102将频率的温度特性提升为之前的一倍。

第二种是SPXO快速交付晶体振荡器，其包含PLL电路的晶体振荡器，且可以调制为输出所需的频率。它能够为调制为任何输出频率，有利于短时间交付和小批量生产。原理是需要用一个特殊的编程工具来将频率数据写入空白晶体振荡器。爱普生提供可编程晶体振荡器 SG-8018系列，由SG-WriterII编程工具编程。可编程振荡器可将交付时间缩短为几天，在高端智能产品中所使用的较多.

本文重点介绍爱普生新推出的一款可编程晶体振荡器：SG-8018系列。第一高效省时，SG-8018使用了爱普生IC专利技术，可实现快速交付；第二紧凑小巧，可兼容最小封装2.5*2.0mm尺寸。第三精准度高，频率精度已经包含了10年老化率（±50ppm）；第四交付期短，24小时可实现打样、到样，2周可实现从订单到出厂；第五宽温范围：可编程晶振具有更宽的工作温度范围，由85℃提升到105℃的高温.

此系列可编程晶体振荡器的频率范围为0.67 MHz～170 MHz （ 1ppm 一步），频率范围较宽；电源电压为1.62V到3.63V，使能（OE）或待机（ST（--））为其功能，频率稳定度为 50ppm （-40 C～+105 °C），含频率老化（+25℃，10 年）。在组装方面，为了实现最佳振动特性，Vcc和 GND 之间应该放置0.1μF 电容。此外，还建议该电容器被放置在 PCB 的装置侧，如靠近器件尽可能通过短的走线连接在一起。在产品材料安全方面，符合欧盟 RoHS认证，是欧盟 RoHS认证免检的含铅产品。另外SG-8018系列下分为四款不同封装规格来满足顾客对大小的要求，外部尺寸规格图如下：

• CA： 7.0 x 5.0x 1.3mm

• CB： 5.0 x 3.2 x 1.1mm

• CE： 3.2 x 2.5 x 1.05mm

• CG： 2.5 x 2.0 x 0.7mm

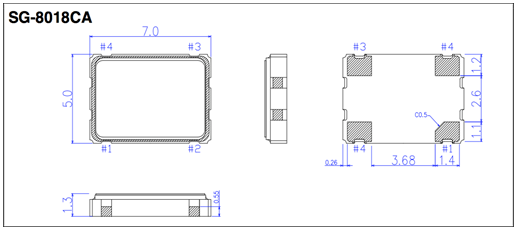

SG-8018-CA 尺寸规格图（1）

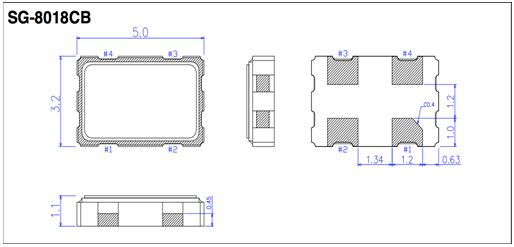

SG-8018-CB 尺寸规格图（2）

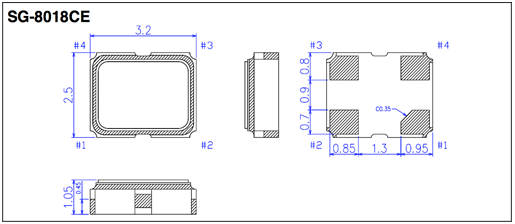

SG-8018-CE 尺寸规格图（3）

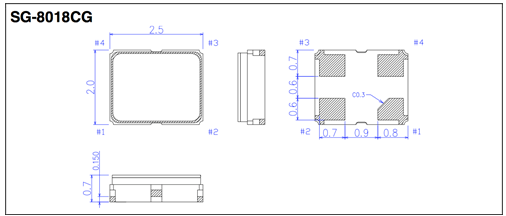

SG-8018-CG 尺寸规格图（4）

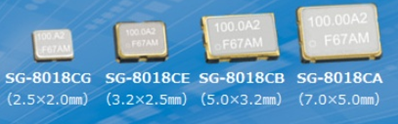

SG-8018系列产品示意图

可编程晶体振荡器 SG-8018系列产品参数：

• 输出频率范围：0.67 ~ 170MHz

• 工作温度：-40 ~ 105℃

• 电源电压：1.8V/ 2.5/ 3.3V Typ.

• 精度：±50ppm （已包含10年老化率）

• 输出方式：CMOS

• 编程器可选购

可编程晶体振荡器 SG-8018系列的应用：

• 军/民用通信电台

• 微波通信设备

• 程控电话交换机

• 无线电综合测试仪

• BP机

• 移动电话发射台

• 高档频率计数器

• GPS、卫星通信

• 遥控移动设备

小结：可编程晶体振荡器SG-8018系列以高效省时、紧凑小巧、高精准度、短批量生产时间、可用字段振荡器编程工具 SG-Writer II等优越的性能广泛地使用在汽车方面的应用，如汽车多媒体、车身电子、遥控无钥门锁等，再如汽车行驶安全方面的应用（引擎控制单元、气囊、电子稳定程序控制系统）等等。

2012年，EPSON授权世强为其中国区代理商。更多产品信息请联系世强。
