【经验】用蓝牙SOC EFR32BG21设置光伏逆变器的方法说明
在传统的光伏逆变器使用过程中，为了保障逆变器的安全工作，需要使用LCD显示器显示逆变器的运行参数及运行状态，同时还要使用按键输入对逆变器进行一些必要的设置。在实际运行的过程中需要工作人员到逆变器上进行一对一的观察设置，操作不够灵活，也带来了一些安全隐患。本文介绍使用蓝牙通信替换传统显示、操作的方法可解决这些问题。
SILICON LABS的蓝牙SOC EFR23BG21支持蓝牙5.0、5.1及BT MESH协议，接收灵敏度超过-104，输出功率高达+20 dBm，可提供强大的RF链路，以确保可靠的通信。EFR32BG21采用ARM® Cortex®-M33内核，最高主频可以达到80 MHz，可提供卓越的处理能力，同时作为专用安全内核，可支持快速加密、安全启动加载以及调试访问控制，提高产品的安全性。芯片还集成有丰富的模拟外设及数字外设，可为产品提供一些额外的功能。

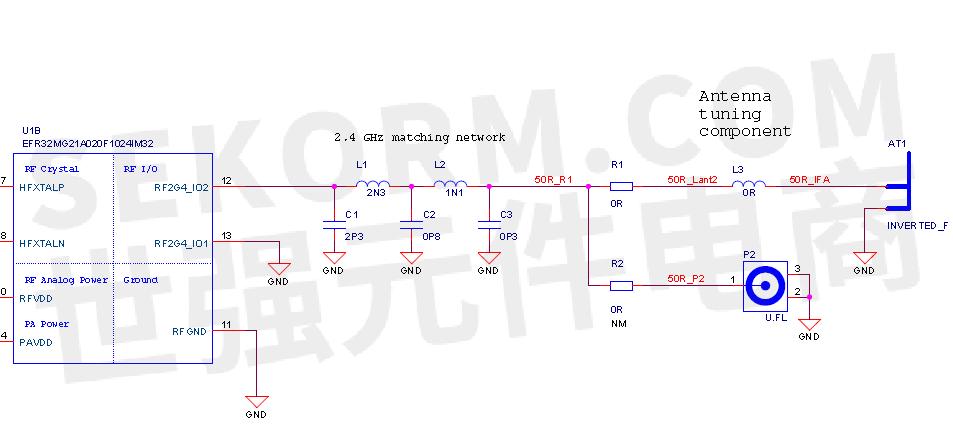

使用蓝牙通信替换传统的显示、操作可方便地与手机或平板电脑等平台直接连接，进行远程控制，不需要设计手持平台，方案设计简单，可行性高。在硬件设计上，由于芯片内部集成了PA、LNA等功能，外部只需要简单的匹配电路，整体PCB设计较为简单，射频部分的原理图如下图：

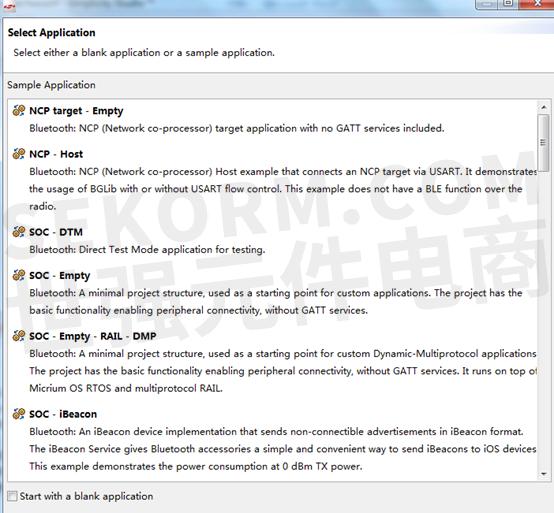

在软件上，Silicon Labs提供的Simplicity Studio软件平台中有提供完整的蓝牙SDK及应用代码，可以直接调用这些程序作为参考。
为了便于接入原有的系统，可以考虑使用EFR32BG21的UART接口与原有系统对接，最终实现UART接BLE的功能，这样程序设计会更简化一些，操作上也较为容易。
- |
