【产品】采用全数字中频技术的频谱分析仪DSA800/E，频率范围从9 kHz到最高达7.5 GHz

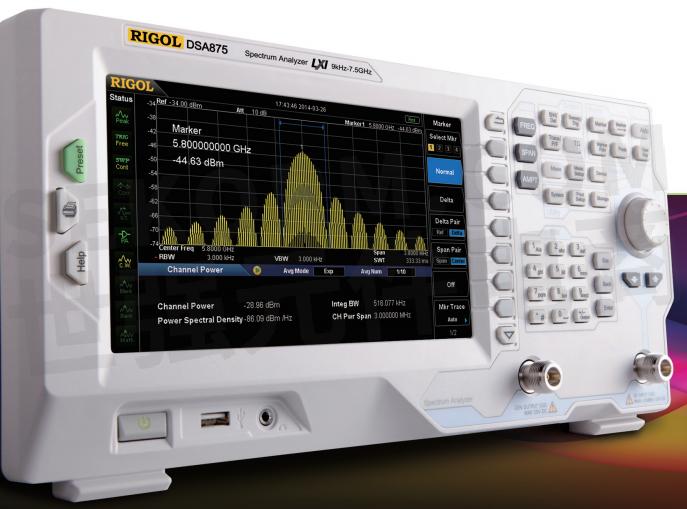

Rigol推出DSA800/E系列频谱分析仪，采用全数字中频技术，频率范围从9 kHz 到最高达7.5 GHz 。
特性
采用全数字中频技术
频率范围从9 kHz 到最高达7.5 GHz
显示平均噪声电平DANL 最低达-161 dBm(典型值)
相位噪声典型值达 <-98 dBc/Hz (偏移10 kHz处)
全幅度精度 < 0.8 dB
最小分辨率带宽(RBW)达10 Hz
频率最高达7.5 GHz的跟踪源 (DSA8XX/E-TG)
选配丰富的高级测量功能套件
选配EMI滤波器和准峰值检波器
选配VSWR测量套件
选配上位机软件
选配射频演示套件(发射器，接收器)
选配丰富的测量附件(适配器，电缆，衰减器，电桥等)
丰富的接口: LAN(LXI),USB Host&Device,USB-GPIB (选项)
8 英寸 WVGA (800x480) 显示屏，直观的操作面板和界面
紧凑轻便
全数字中频带给我们什么？
1. 可以测量更小的信号：通过实现更小的中频滤波器，大幅度降低了显示平均噪声电平。
2. 可以分辨更近的信号：通过实现更小带宽的中频滤波器，可以分辨频率相差只有10 Hz的两个信号。
3. 更高精度的幅度指标：几乎消除了传统模拟中频由于中频滤波器切换误差，参考电平不确定度，刻度失真，幅度对数线性切换误差等 诸多因素造成的幅度误差，从而得到更高的全幅度精度。
4. 更稳定的表现：与传统模拟中频相比，大大减少了模拟器件的使用，降低了硬件系统复杂度，同时也降低了由于通道老化和温度敏感 以及器件失效等造成的系统不稳定度。
5. 更快的测量速度：数字中频滤波器技术的采用，提高了滤波器的带宽精度和选择性，减小了响应时间，从而大大降低了扫描时间，提 高了测量速度。
- |
