【经验】Silicon Labs无线开发主板BRD4001 Debug接口设置为输出的方法

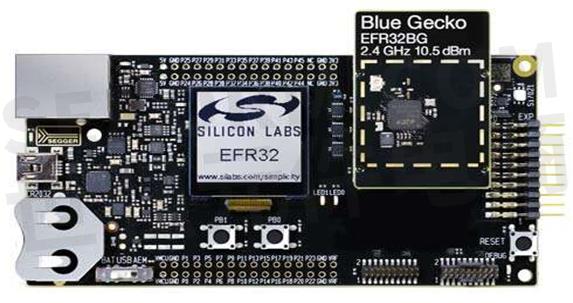

SILICON LABS 无线开发主板BRD4001可用于调试EFR32系列的无线产品，主板上集成有J-Link功能，这个J-Link除了可调试连接到主板上的无线子板，还可以调试用户自己做的无线产品板。J-Link的接口有4种工作模式：OFF,IN,MCU,OUT,我们常用的是MCU模式与OUT模式，当设置为OUT模式时，J-Link的相关引脚由主板右下方的DEBUG接口输出。下面就介绍一下将BRD4001的Debug接口设置为OUT的几种方法。
一、在Simplicity Studio软件中直接设置

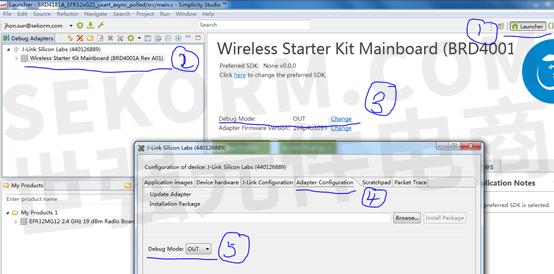

1、 打开Simplicity Studio软件的首页，也就是Launcher页面，软件打开后默认的就是这个界面，如果不在这个页面可点击下图中1位置的图标
2、 在将BRD4001通过USB线连接到电脑上的条件下，点击下图中2位置显示的开发板
3、 软件的主界面会显示当前选择的开发板的Debug Mode,出厂默认是MCU模式，点击3位置的”change”
4、 在弹出的窗口中会默认到“Adapter Configuration”标签下，如果不是这个标签，可以点击窗口中的这个标签
5、 在Debug Mode右侧有下拉框，点击后选择out模式。
6、 设置成功后，在BRD4001硬件右下侧的DEBUG接口边的LED会点亮，同时在BRD4001开发板上的液晶上也会显示DBG:OUT.这样就设置成功了。
二、但由于Simplicity Studio软件比较大，在用于生产的电脑上可能不会安装这个软件，我们也可以使用Simplicity Commander软件对Debug Mode进行设置。

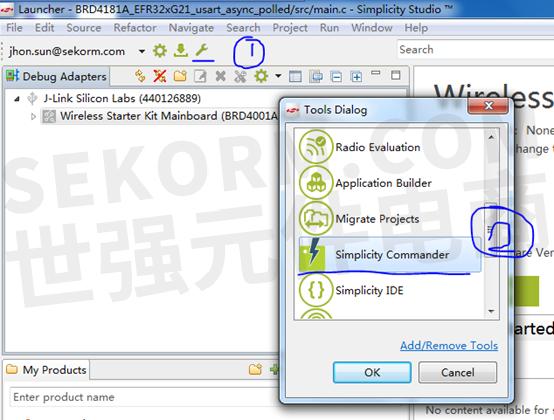

1. 如果有安装Simplicity Studio软件，可以按下图的方式打开Commander软件
2. 我们也可以下载独立的Commander软件，下载地址：EFM32 EFR32 烧录软件 commander(版本号：0v25p3b281)，下载后解压可直接运行，不需要安装。

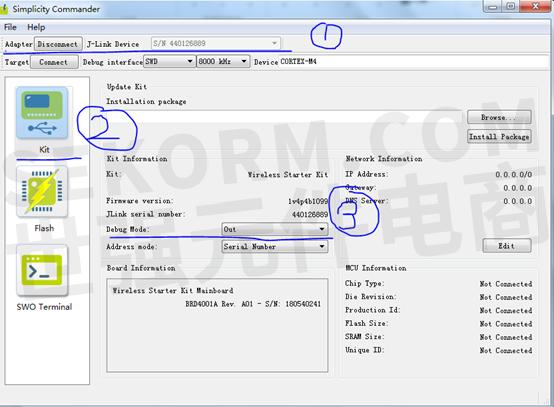

3. 在Commander软件界面中，点击下图中位置1的connect按钮，连接成功后变为“disconnect”
4. 选择下图中2位置的“kit”
5. 在窗口主界面中3位置选择Debug Mode 为Out就设置成功了。

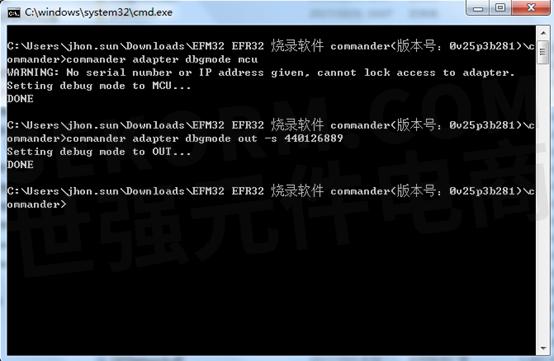

三、还有一种简单的方法就是使用Commander的命令提示行进行设置，在CMD命令下进入我们下载的Commander所在的目录，可以使用下面的命令进行设置
1. Commander Adapter dbgmode out
这个命令较简单，在电脑上只接有一个主板时可以使用，命令执行后会有警告没有指定适配器的序列号，但仍然会将连接的适配器设置为对应的模式
2. Commander Adatper dbgmode out –s XXXXXXXXX
这个命令较为完整，其中XXXXXXXXX为主板的序列号，在主板的液晶右下角有显示
- |
