【产品】大功率干簧开关助力超高电压和电流应用需求
干簧开关通常是由含铁镍的两块铁磁簧片构成，且密封于玻璃体中。通过靠近或远离磁场来驱动簧片的吸合和分离，非常适于潮湿和布满粉尘的环境。STANDEX-MEDER推出一种高功率/高压/高电流的干簧开关KSK-1A83，非常适用于医疗设备、测试和检测、高功率高压以及RF领域。
KSK-1A83干簧开关总长81.6mm，玻璃体长度 53.4mm，直径5.4mm。其额定功率为 50 W， 切换电压和切换电流分别达到 7500 VDC和3 Amp DC，最大携带电流5.0 A DC，充分体现了其高功率/高压/高电流的特点。

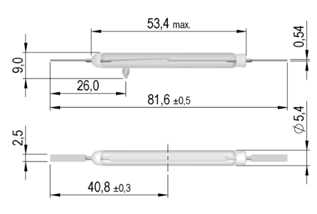

图1 KSK-1A83干簧开关结构图
KSK-1A83干簧开关接触电阻高达100 mOhm （0.5V＆10mA），最小击穿电压10000 V DC，工作时间（含弹跳）3.2 ms，释放时间（无线圈激励测量）1.5 ms，最小绝缘电阻1010Ohm ，电容1.0 pF。它在不同负载下能保持较为稳定的寿命，且寿命值不会随负载的变化而变化，寿命测试曲线如图2所示。

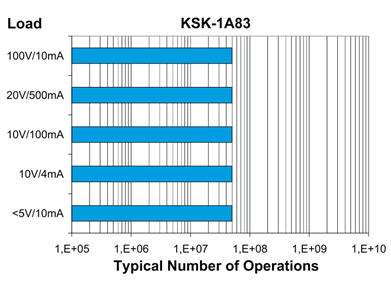

图2 KSK-1A83寿命测试曲线
KSK-1A83采用扁平引脚设计，安装更加牢靠，在1/2正弦波下能最多能承受50g冲击长达11ms，且最大能抵抗20g的振动。能够有效保障高功率/电压/电流环境下工作的稳定性。
KSK-1A83干簧开关特点
· 高功率/电压/电流
· 扁平引线设计
· 总长度 mm （英寸）：81.6 （3.212）
· 玻璃体最大长度mm （英寸）：53.4 （2.102）
· 玻璃体最大直径 mm （英寸）：5.40 （0.212）
· 引脚直径mm （英寸）：2.49 （0.098） x 0.54 （0.213）
· 触点形式 1A （SPST） 正常开启 （N.O.）
· 吸合范围：100-150 AT
·最大触点额定功率：50W/7500VDC/3 Amp DC
应用领域
医疗设备
测试和检测 （ATE）
高功率
高压
RF
继电器
泵开关
发电机
