【产品】最大切换功率为13850VA的小型大功率继电器JT21503，具有50A触点切换能力
ZETTLER推出的小型大功率继电器JT21503，结构紧凑，塑封型和防尘罩型可供选择。电气性能优良，绝缘电阻值为1000MΩ，温度范围为-40℃～60℃，重量约30g，其中最大切换电流值为50A，最大切换功率13850VA。
图 1 小型大功率继电器JT21503
特性
●50A 触点切换能力
●结构紧凑
●触点与线圈间介质耐压2.5kV、4kV可供选择
●UL绝缘等级：F级绝缘等级可供选择
●一组常开触点形式
●塑封型和防尘罩型可供选择
●环保产品（符合RoHS）

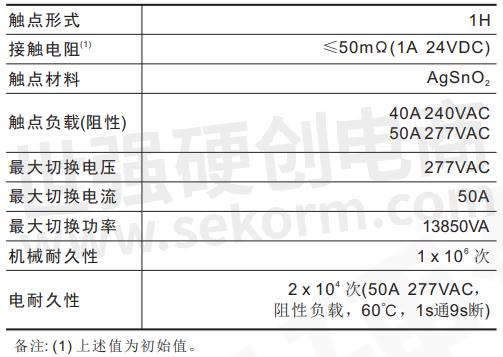

触点参数

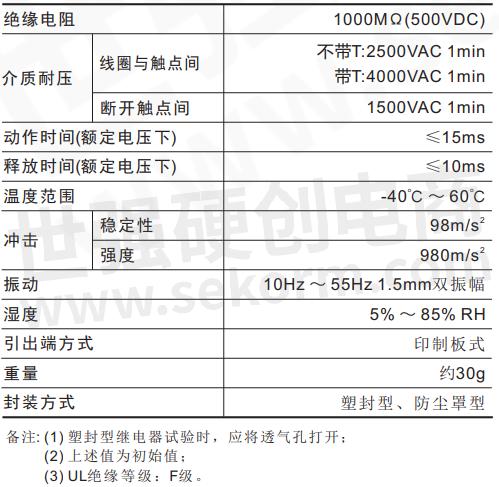

性能参数

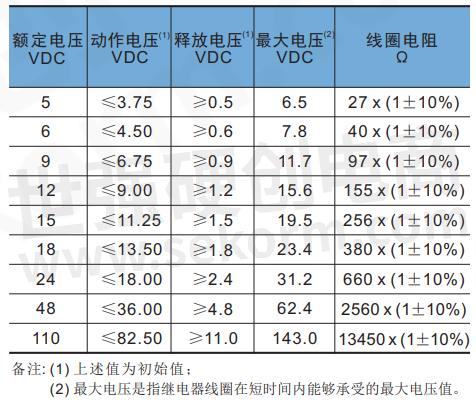

线圈规格

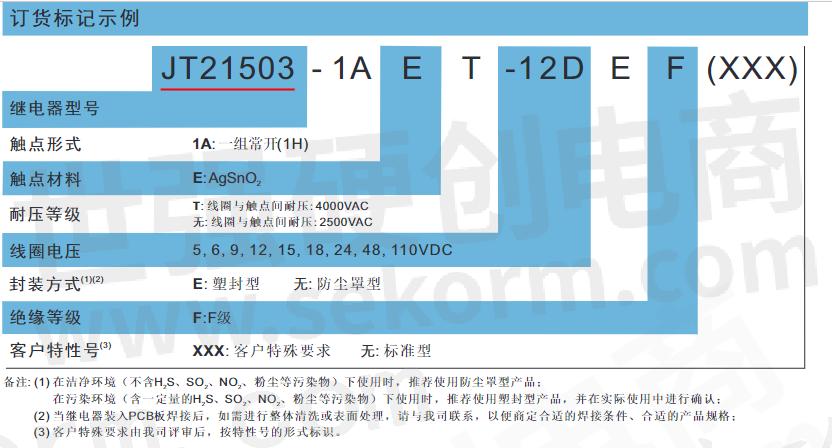

订货标记示例

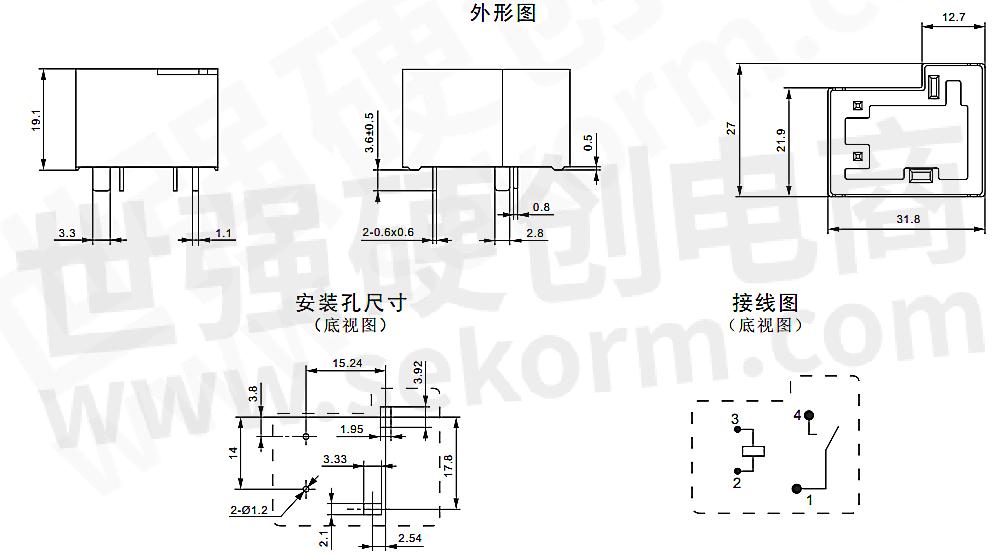

外形图、接线图 、 安装孔尺寸
备注
(1) 产品外形图的引脚标注尺寸为沾锡前尺寸(沾锡后会变大),安装孔尺寸为推荐的PCB板孔的设计尺寸，具体的PCB板孔设计尺寸可根据 产品实物进行测绘、调整；
(2) 产品部分外形尺寸未注尺寸公差，当外形尺寸≤1mm，公差为±0.2mm；当外形尺寸在1mm~5mm之间时，公差为±0.3mm；当外形 尺寸＞5mm，公差为±0.4mm；
(3) 安装孔尺寸中未注尺寸公差为±0.1mm。
- |
