【应用】中科银河芯GX18B20温度传感器，应用于工业设备温度采集，具有可编程分辨率单总线等特点
随着安全生产的要求越来越高，各大工厂对设备的运行稳定性都有了更高的要求，一些大型设备的细微状况都要纳入监控范围内，以避免事故的发生。故声纹采集设备应运而生，将(声音，温度，振动)传感器贴合设备表面，通过分析将数据上传到云端来实时监控设备的一举一动，可大大减少事故的发生。

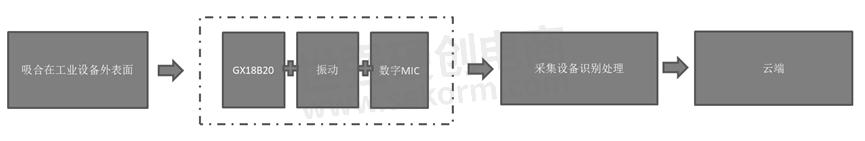

设备原理如下:
温度传感器作为采集参数的核心部件，对精度和稳定性要求很高。中科银河芯GX18B20的核心功能是它的直接数字温度传感器。温度传感器的精度为用户可编程的9，10，11或12位。温度分辨率分别为0.5℃、0.25℃、0.125℃和0.0615℃。芯片在上电状态下默认的精度为12位，且回路设计简单，单总线更是节约了布线空间。
参数如下:
具有多点分布式测温功能：
■无需外围元器件
■可通过数据线供电；供电电压范围为2.5V~5.5V
■测度测量范围为-55°C to+125°C (-67°Fto+257°F)
■在-10°C~70°C范围内精确度为±0.4°C
■温度分辨率9-12位可选
■最高12位精度下，温度转换速度小于400ms
■具有用户自定义的非易失性温度报警设置
■报警搜索命令识别并标识超过程序设定温度的器件
■超强静电保护能力：HBM 8000V MM 800V
■可提供贴片的MSOP8封装和3脚的TO-92封装
由于TO-92-A1直插封装的设计可以节约成本，且分辨率达0.0615℃，非常适用于高精度要求的场景，并且中科银河芯作为专业的温度传感器产品设计及生产厂商，品质优势明显，是工业领域高精度测温产品的优秀典范。
- |
