【经验】支持蓝牙5/Mesh的 EFR32BG Soc芯片 3.3V供电PAVDD注意事项

时间： 2017-11-03 来源：世强作者：飞翔

代理服务

技术支持

采购服务

蓝牙低功耗SoC,EFR32BG,EFR32BG1B232F256,EFR32BG1P332F256

EFR32BG系列芯片是SILICON LABS公司的提供蓝牙低功耗SoC产品，芯片集成蓝牙智能收发器，工作频率2400~2483.5MHz，支持蓝牙5.0和支持蓝牙Mesh网络功能。芯片内部集成有 40MHz ARM Cortex-M4 微控制器，兼容蓝牙4.2协议栈规范，接收灵敏度可达 -103.3dBm，可编程输出功率：-30dBm到+19.5dBm，0.5dBm的输出功率调整步进，实现输出功率的精确设定需求，可满足各种通讯距离的要求；芯片可支持完整的 DSP 指令集和浮点运算单元以加速计算。采用了包括创新型低能耗技术、快速唤醒时间和节能模式的低功耗技术。这两个系列的芯片最大 1024kB 闪存、256kB RAM，封装有QFN32、QFN48、BGA125、WLCSP43等多种封装。另外芯片还支持专有无线协议的开发。

无线产品在针对产品功耗上是有要求，在EFR32BG的设计时，PAVDD端用电池供电为何比通过DC/DC供电输出功率要大几个DB？下面来介绍EFR32BG系列如何使用调试方便工程师设计电路，让软件工程师能够顺利调试程序。

通常PAVDD端供电有两种供电方式如下图。（DC/DC供电或者3.3V电池直接供电）

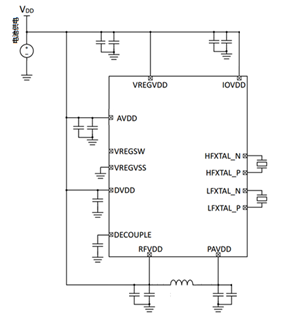

图1 – 3.3V电池直接供电

图2 - 由DC/DC供电

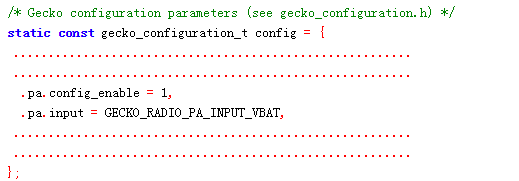

蓝牙SDK默认使用DC/DC，如果你的设计中没有使用DC/DC，请将如下两行加入代码中。

如果丢掉了这两行，实际的输出功率要比配置的值大几个DB。
