【产品】失调电压仅0.2mV的四款高精度运算放大器，增益带宽积为1.5MHz
SGM8931、SGM8932、SGM8933、SGM8934是圣邦微推出的高精度运算放大器。其中SGM8931内部集成单运放，SGM8932内部集成双运放，SGM8933内部集成支持关断功能的单运放，SGM8934内部集成四运放。该系列运放具有低噪声、低失调的优点，其输入失调电压典型值0.2mV（VCM=VS/2） ，输入失调电流典型值3pA ，输入偏置电流典型值3pA ，可确保系统具有更高精度，适合数据采集系统等应用。同时SGM8931/SGM8932/SGM8933/SGM8934的噪声低至30nV/ √Hz（f=1kHz），可确保输出信号具有更高信噪比，适合有源滤波器的设计。
SGM8931/SGM8932/SGM8933/SGM8934的增益带宽积为1.5MHz（RL=2kΩ，CL=100pF） ，适合较高频率的信号放大设计，其压摆率典型值为0.8V/us（VOUT=2VPP，AV=1） 。该系列运放支持宽供电电压，其供电电压范围为1.8V~5.5V ，可完美兼容+5V系统的设计，同时超低供电电压可有效降低功耗，该系列运放内部集成的单个运放的静态工作电流典型值为80uA（IOUT=0mA） ，其中SGM8933可支持关断功能，其关断电流典型值为0.1uA， 非常适合对功耗有严格要求的手持便携设备的设计。

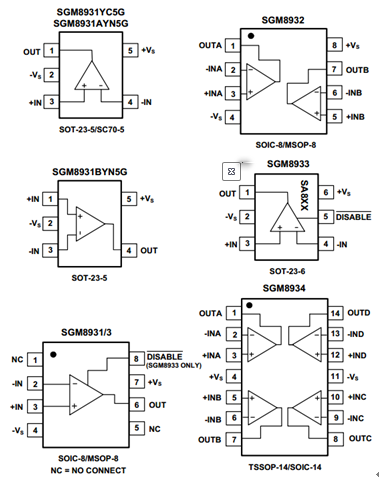

图：SGM8931/2/3/4引脚图
SGM8931/SGM8932/SGM8933/SGM8934的特点：
• 支持轨到轨输出；
• 输入失调电压典型值0.2mV（VCM=VS/2）；
• 输入失调电流典型值3pA，输入偏置电流典型值3pA；
• 低噪声：30nV/√Hz（f=1kHz）；
• 增益带宽积1.5MHz（RL=2kΩ，CL=100pF）；
• 压摆率0.8V/us（VOUT=2VPP，AV=1）；
• 供电电压范围1.8V~5.5V；
• 低功耗，每个运放静态工作电流典型值80uA（IOUT=0mA），SGM8933关断电流0.1uA；
• SGM8931封装SOT-23-5/SC70-5/SOIC-8/MSOP-8；
• SGM8932封装MSOP-8/SOIC-8；
• SGM8933封装SOT-23-6/SOIC-8/MSOP-8；
• SGM8934封装TSSOP-14/SOIC-14；
• 工作温度范围-40~+85℃ 。
SGM8931/SGM8932/SGM8933/SGM8934的应用：
• 数据采集
• 过程控制
• 有源滤波器
• 测试设备
• 移动电话
• 音频处理
• 便携式设备
