【产品】采用滑动框架设计的Rockstar® ModuPlug模块化重载接插件，提供更强功能、更高密度、更大灵活性
魏德米勒（Weidmueller）根据与现今模块化接插件系统有关的要求、与工业连接合作伙伴有关的要求，以及市场需求，开发了Rockstar® ModuPlug模块化重载接插件。
一、Rockstar® ModuPlug的优点：

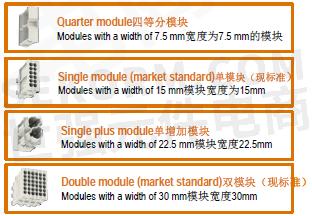

1、具有半个节距尺寸的灵活性
模块的间距尺寸在框架中减半，而模块空间的数量已经增加了一倍，在相同的空间中增加了功能。
· 最佳的模块宽度适应模块化设计
· 两个标准宽度没有空间浪费
· 可以增加最大的触点数
· 更多功能

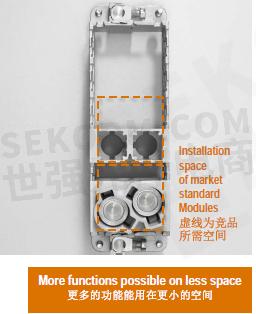

2、增加功能密度
与市场上提供的标准解决方案相比，新的更紧凑的模块可实现更多功能。

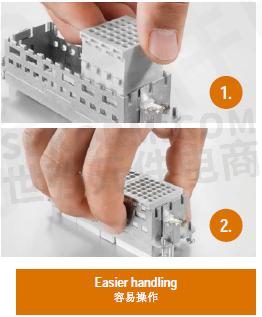

3、具有卡扣功能的滑动框架
创新的滑动框架具有两个限定的用于打开和关闭的锁定位置。这使得模块组装简单方便，无需工具。

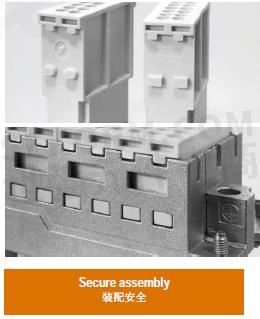

4、视觉和机械编码
非常直观的帮助模块安装。同时单边两点固定，可防止错误连接，并保持模块倾斜和抗振动。

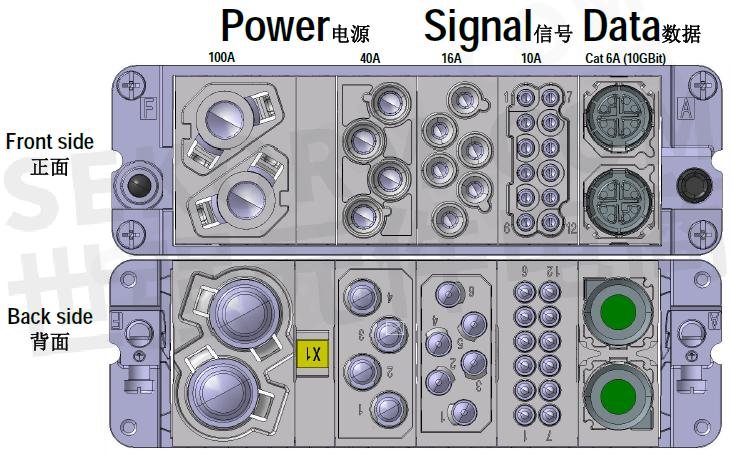

5、大功率模块
新的单加模块拥有强大的100A，1.5倍模块的宽度也比市场标准（2倍）窄，从而能够预留额外的空间
6、高速模块
新的两极总线模块特别紧凑，可容纳百兆和千兆数据接入。它允许在一个模块中两个千兆Cat 6A（10g-bit）电缆传输。使用标准的M12直插式连接器技术通过360°屏蔽连接实现EMC最佳效果。由于预组装和完全测试的电缆，可靠地消除了接线错误。
7、250V时的高接触密度
HD 36模块是一个双模块，用于36个信号触点，额定电压为250V
所有优势：

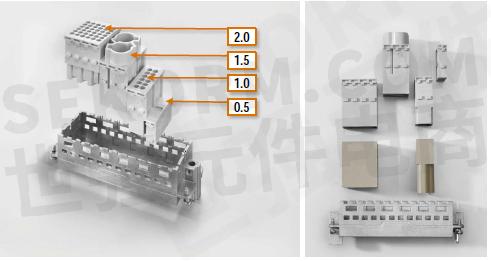

· 具有四个模块宽度的独立系统
· 简单，安全的模块框架
· 高品质材料，使用寿命长
· 采用牢固可靠的压接技术
· 由于使用空间的一致性而节省尺寸
· 容易安装操作
· 防火认证符合EN45545HL 3
二、Rockstar® ModuPlug的特征（与竞品相比）：

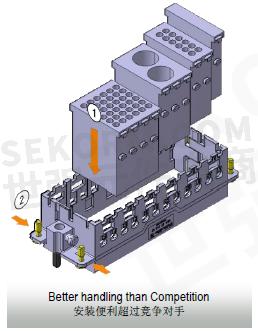

1、滑动框架
为简单快速方便安装模块而设计，大幅提高操作便利性

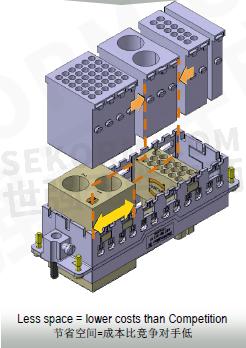

2、更小模块/更高密度
提供更强功能、更高密度、更大灵活性

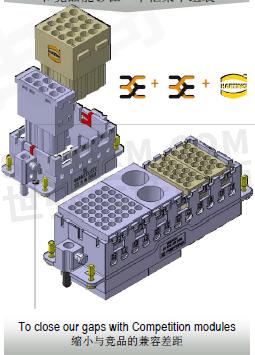

3、兼容设计
框架中整合了竞品安装孔，和竞品能够在一个框架中组装

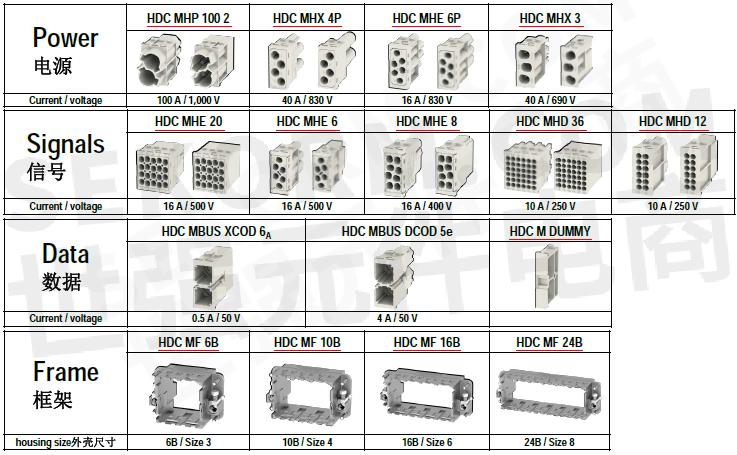

三、现有模块系统：
- |
