【产品】单片同步降压型DC/DC稳压器，效率高达95％

时间： 2017-12-11 来源：Intersil

Intersil公司最近推出了两款高效单片同步降压型DC/DC稳压器--ISL8023和ISL8024，效率可高达95％，它们可通过2.7V至5.5V输入电源提供3A（ISL8023）或4A（ISL8024）连续输出电流。这两款芯片采用电流模式控制架构，在高频下提供非常低的占空比，具有快速的瞬态响应和良好的环路稳定性。。

ISL8023和ISL8024集成了一个非常低的导通电阻P沟道（45mΩ）高端FET和N沟道（19mΩ）低端FET，来最大限度地提高效率和最小化外部元件数量。在4A输出电流下，以100％的占空比工作，允许小于200mV的压差电压。脉宽调制器（PWM）的工作频率可从500kHz调节到4MHz。通过将FS引脚连接高电平来设置1MHz的默认开关频率，这允许使用小的外部组件。

ISL8023和ISL8024可以配置为在轻负载时不连续或强制连续运行。强制连续操作降低噪声和RF干扰，而不连续模式通过减轻轻负载时的开关损耗提供更高的效率。

ISL8023和ISL8024提供故障保护、过压保护和过温保护功能，故障保护功能由短路和过流条件下的内部打嗝模式电流限制提供。电源良好的输出电压监视器指示输出何时处于调节状态。

ISL8023和ISL8024采用节省空间的16引脚3x3无铅QFN封装，实物如图1所示，具有裸露焊盘，可提高散热性能和最大1mm高度。该两款芯片的典型应用电路如图2所示，主要应用于DC/DC负载点模块、μC/μP，FPGA和DSP电源、路由器和切换器的插入式DC/DC模块、便携式仪器、测试和测量系统以及锂离子电池供电设备等领域。

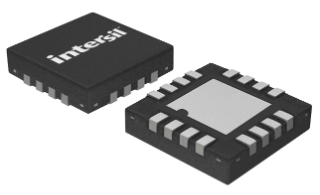

图1：ISL8023/ISL8024实物图

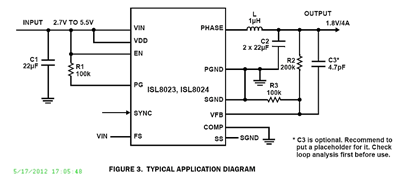

图2：ISL8023/ISL8024典型应用电路

ISL8023/ISL8024 单片同步降压型DC/DC稳压器的产品特性：

· 输入电压范围2.7V至5.5V

· 非常低的导通电阻FET-典型值P沟道45mΩ和N沟道19mΩ

· 高效率同步降压调节器，效率高达95％

· 综合参考温度/负载/线路等因素，精度为0.8％精度，完整的BOM只有3个外部零件

· 启动预偏置输出

· 内部软启动-1ms或可调

· 禁用期间软停止输出放电

· 可调频率从500kHz到4MHz-默认为1MHz（8023/24），2MHz（8023A/24A）

· 外部同步高达4MHz

· 过热，过流，过压和负过流保护

· 微型3x3 QFN封装

ISL8023/ISL8024的应用领域：

· DC/DC负载点模块

· μC/μP，FPGA和DSP电源

· 用于路由器和切换器的插入式DC / DC模块

· 便携式仪器

· 测试和测量系统

· 锂离子电池供电设备
