【产品】120nS快速恢复二极管S20K100V、S30K100V，1000V超高耐压
新电元公司推出了两款1000V超高耐压低噪声快速恢复二极管，型号为S20K100V和S30K100V，这两款器件允许的最大正向平均电流分别为20A和30A，最大正向浪涌电流分别为550A和600A，可应用于开关电源、PWM调制器、变频器等，作为高频整流二极管、续流二极管或阻尼二极管使用。
S20K100V和S30K100V的反向恢复时间仅为120nS，结电容分别为130pF和150pF，以使反向恢复电荷很小，最大限度地降低了高频开关的损耗。这两款器件的正向导通电压均为2.1V，反向漏电流均为10μA，使二极管在应用中仅消耗很小的静态功耗。

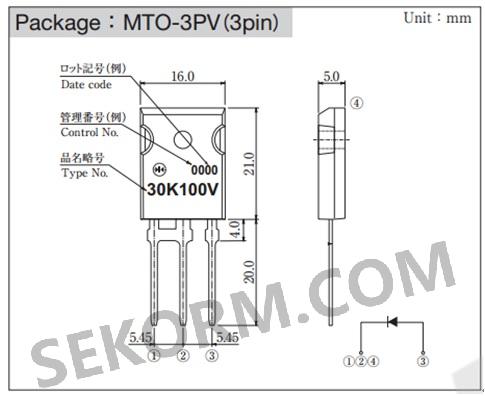

S20K100V和S30K100V的热阻抗均为0.5°C/W，为优秀的导热性能和器件工作可靠性提供了足够的保障。S20K100V和S30K100V均使用MTO-3PV(3pin)的封装，内含单二极管，如图一所示。
图一 S20K100V和S30K100V封装
S20K100V的主要特性：
· 存储温度：-55~150°C
· 可工作最大结温：150°C
· 最大反向电压 : 1000V
· 正向整流平均电流：20A (50Hz正弦波，电阻负载，Tc = 127°C)
· 正向浪涌电流峰值 ： 550A (50Hz正弦波，非周期性单峰值电流，Tj=25°C)
· 正向浪涌电流峰值 ： 1450A (周期1mS正弦波，非周期性单峰值电流，Tj=25°C)
· 正向导通电压：最大2.1V(正向脉冲电流20A测量)
· 反向漏电流：最大10μA（反向脉冲电压1000V测量）
· 反向恢复时间：最大120nS
· 结电容：130pF
· 热阻抗最大0.5°C/W
S30K100V的主要特性：
· 存储温度：-55~150°C
· 可工作最大结温：150°C
· 最大反向电压 : 1000V
· 正向整流平均电流：30A； (50Hz正弦波，电阻负载，Tc = 116°C)
· 正向浪涌电流峰值 ： 600A(50Hz正弦波，非周期性单峰值电流，Tj=25°C)
· 正向浪涌电流峰值 ： 1480A(周期1mS正弦波，非周期性单峰值电流，Tj=25°C)
· 正向导通电压：最大2.1V(正向脉冲电流30A测量)
· 反向漏电流：最大10μA（反向脉冲电压1000V测量）
· 反向恢复时间：最大120nS
· 结电容：150pF
· 热阻抗最大0.5°C/W
S20K100V, S30K100V的主要应用：
· 高频整流器
· 开关电源(SMPS)
· 不间断电源(UPS)
