【选型】东科同步整流芯片DK5V100R25S用于反激式开关电源,可以大幅降低二极管导通损耗提高整机效率

2022-11-22 世强
同步整流芯片,DK5V100R25S,东科半导体 同步整流芯片,DK5V100R25S,东科半导体 同步整流芯片,DK5V100R25S,东科半导体 同步整流芯片,DK5V100R25S,东科半导体

在开关电源中,当功率管断开时,电感会通过续流回路释放能量,根据续流元器件的种类不同,就会出现不同的整流方式,即同步整流和非同步整流,若采用的是整流二极管进行续流,则该电路是非同步整流,若采用的是MOS管进行续流,则该电路是同步整流,由于MOS管的内阻非常小,在流过的电流大小相同的情况下,MOS管的导通压降是远小于肖特基二极管的正向导通压降,其损耗的功率也是小于肖特基二极管,尤其是在低输出电压、大电流的情况下,采用同步整流的转换效率比非同步整流高,此处我们为客户推荐一款高性能同步整流芯片DK5V100R25S,其具有以下几点优势:

1.集成了100V功率NMOS管,可以大幅降低二极管导通损耗,提高整机效率

2.如图1所示,芯片内置智能检测电路和自供电系统,无需前端同步信号,且可以实现芯片和功率MOS管驱动需求,无需外接电源

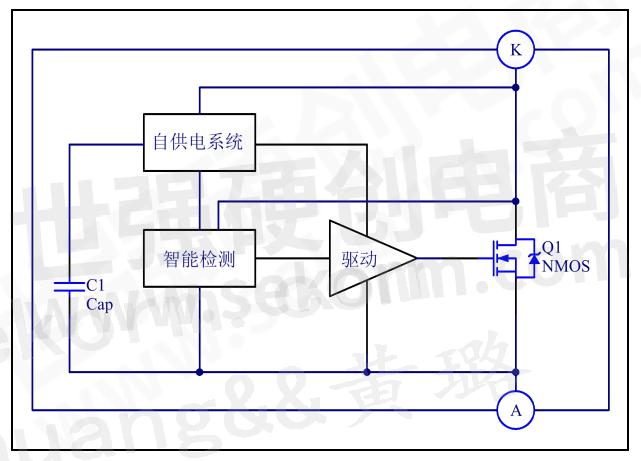

图1 DK5V100R25S电路框图


3.只有A,K两个引脚,分别对应肖特基二极管PN管脚,可取代或替换目前市场上等规的肖特基整流二极管

4.其典型应用电路如图2和图3所示,无需任何外围器件,可有效减小电路复杂性和布板面积

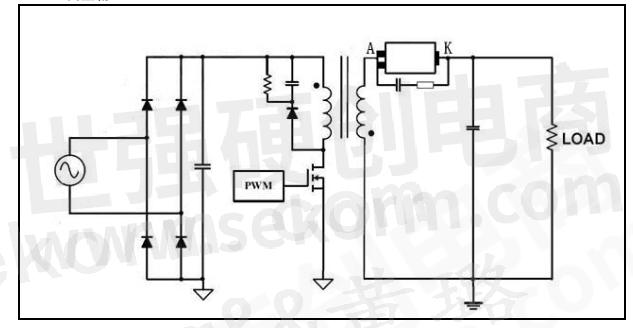

图2 典型应用电路-正向整流

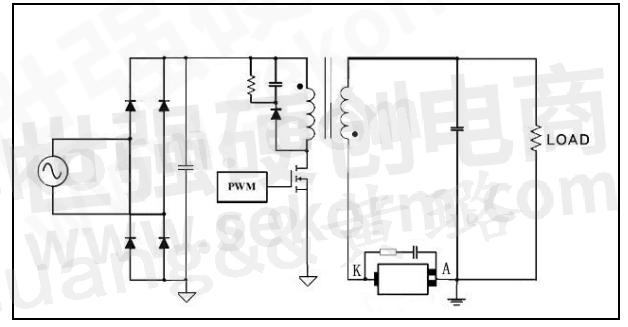

图3 典型应用电路-反向整流


综上所述,DK5V100R25S因其具有集成了100V功率NMOS管、内置智能检测电路和自供电系统、外围电路简单等特点,可广泛适用于反激式开关电源的设计。
