【产品】二极管模块PD200KN8，保护314A逆变电源不被感应电压击穿或烧坏
KYOCERA(京瓷)公司研发的PD200KN8型二极管模块，具有高过载的能力，对二极管模块两端电压远超过800V时不至于击穿二极管模块。另外，有的脉冲电压波形值会较高，稍高过载能力也有利于保护二极管模块。
在结构特征上，PD200KN8型二极管模块采用分离式底座结构，并且在内部封装中采用共阴极双二极管级联结构，内部将两个阴极边串联在一起作为一根引线引出作为公共极，另外两个阳极单独引出，公共端接电源负极，用两个阳极可单独控制这两个二极管。PD200KN8型二极管模块已经经过了美国保险商试验所(UL)的认证，文件编号为E187184。
在电气特性上，将PD200KN8二极管模块接入电源的瞬间，其可以承受高达4000A的峰值电流。在不损坏PD200KN8二极管模块绝缘性能的情况下施加预期的目标电压不能超过2500V。对于单独一个二极管而言，其反向峰值电流不能超过17mA，正向电压最大为1.40V，连接结到管壳的热敏电阻为0.18Ω。
在物理特性上，PD200KN8二极管模块可以储存在-40℃到125℃的范围内，PD200KN8二极管模块质量为150g，比起PD2008模块质量480g，可以实现轻量化。
PD200KN8型二极管模块可以工作在反向重复峰值为800V电压、平均整流输出电流为200A，等效直流电流为314A的逆变电源中，用来保护逆变电源不被感应电压击穿或烧坏，通常以并联的方式接到产生感应电动势的逆变电源两端，并与其形成回路，使其产生的高电动势在回路以续电流方式消耗，从而起到保护电路中的元件不被损坏的作用。
图1 PD200KN8回路图

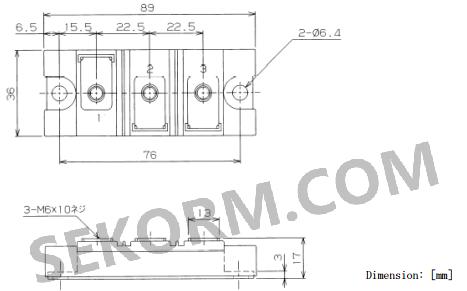

图2 PD200KN8外部尺寸图（单位：mm）
最大额定值：
参数 | 符号 | 特征值 | 单位 |
反向重复峰值电压 | VRRM | 800 | V |
非重复反向峰值电压 | VRSM | 900 | V |
参数 | 符号 | 条件 | 特征值 | 单位 | |
平均整流输出电流 | IO(AV) | 50Hz的半正弦波条件,TC=90℃ | 200 | A | |
RMS正向电流 | IF(RMS) | 314 | A | ||
正向浪涌电流 | IFSM | 50Hz半正弦波，1pulse不重复 | 4000 | A | |
电流二乘时间值 | I2t | 2—10ms | 80000 | A2s | |
操作结点温度范围 | Tjw | -40--+150 | ℃ | ||
储存温度范围 | Tstg | -40--+125 | ℃ | ||
绝缘电压 | Viso | 底板到终端，AC1min | 2500 | V | |
安装力矩 | 安装位置 | F | M6螺丝 | 2.5—3.5 | N*m |
端子位置 | F | M6螺丝 | 2.5—3.5 | N*m | |
电气特性：
参数 | 符号 | 条件 | 特征值（最大） | 单位 |
反向峰值电流 | IRM | Tj=150℃，VRM=VRRM | 17 | mA |
正向峰值电压 | VFM | Tj=25℃，IFM=600A | 1.40 | V |
热敏电阻 | Rth(j-c) | 连接结到管壳 | 0.18 | ℃/W |
热敏电阻 | Rth(c-f) | 管壳到散热片 | 0.2 | ℃/W |
质量 | M | 150 | g |
技术顾问：零点
