【应用】轨到轨输出低噪声高精度运算放大器用于额温枪，支持4.5V至36V宽电源电压范围
近两年由于疫情，额温枪在市场上的占有率极大，在许多公共场合测温产品随处可见。特别是手持式额温枪，适合家庭用户、宾馆、图书馆、大型企事业单位，也可以用于医院、学校、海关、机场等综合性场所，还可以提供给医务人员在诊所使用。
手持式额温枪应用框图如图1所示。大部分采用模拟红外测温传感器进行温度的采集，由于采集到的温度信号非常微弱，所以需要经过运算放大器放大该模拟信号，再经过ADC进行模数转换，数据由MCU处理，最终通过4G、WIFI等无线模块与后台进行数据交互。额温枪应用广泛，成本应较低，故需要各芯片的功耗越低越好。

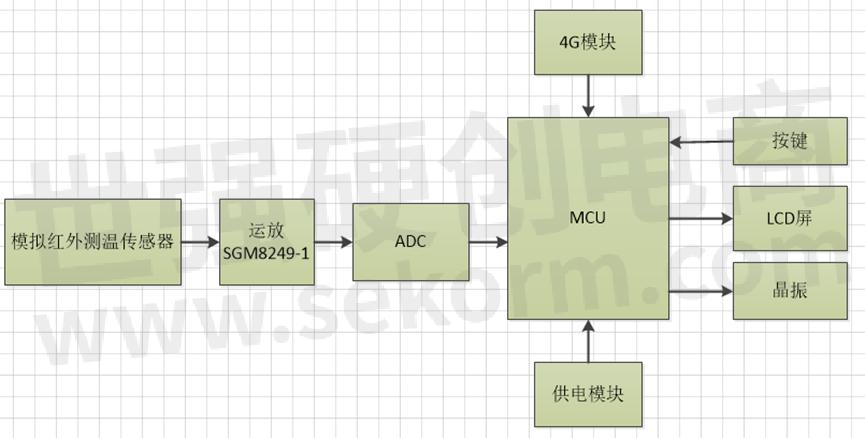

图1.应用框图
由圣邦微电子推出的轨到轨输出、低噪声高精度运算放大器SGM8249-1，具有低输入失调电压和偏置电流。SGM8249-1可以在4.5V至36V宽电压电源范围下工作，轻松满足绝大部分设备的电压等级。-40~125℃的宽温度范围，使得SGM8249-1更能轻松应用于严苛的工业环境。这些优势使得SGM8249-1/SGM8249-2广泛被应用于温度、医疗设备等一些长期供电的设备产品。
SGM8249-1常用的两种封装如下图2和图3所示。

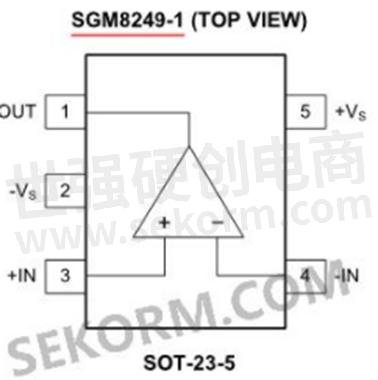

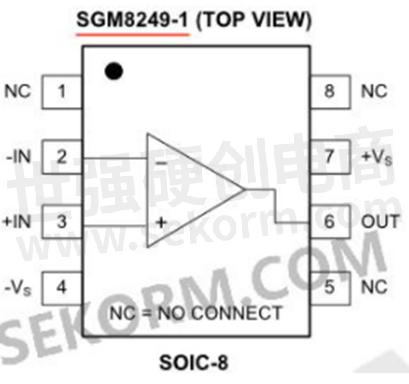

图2. SOT-23-5封装图 图3. SOIC-8封装图
除上述应用优势外，该器件还具备以下性能：支持单电源或双电源：4.5V至36V或±2.25V至±18V，低待机电流0.85mA /（TYP值），低失调电压：10μV（MAX），，开环， 输入电压噪声密度：1kHz时为10nV / Hz。
- |
