【应用】高集成度电机驱动芯片MLX81206助力汽车大功率水泵设计

时间： 2019-06-02 来源：世强

代理服务

技术支持

采购服务

汽车水泵的发展有大有“合久必分，分久必合”之势，随着汽车电子的发展，汽车热循环系统中每个模块的控制都越来越精准，所以将大水泵做小，然后各个部位增加小的水阀或者水泵进行散热，这样导致车上的智能执行器越来越多，现在又有将主水泵的功能进行增大，配合几个小的水阀来达到散热的目的。

MELEXIS的第二代高集成度的电机驱动芯片 MLX81206非常适用于大功率水泵的控制，该解决方案主要有以下的优点：

1、集成度高、集成了LDO、LIN收发器、MCU、预驱、电荷泵等模块，使系统BOM更精简。

2、驱动能力强，可驱动1000W左右的BLDC电机。

3、 64KB Flash，Flash空间更大，可以做复杂的FOC算法。

4、内部集成晶振，简化系统设计。

5、封装小，QFN32封装。

6、通过汽车AEC-Q100认证。

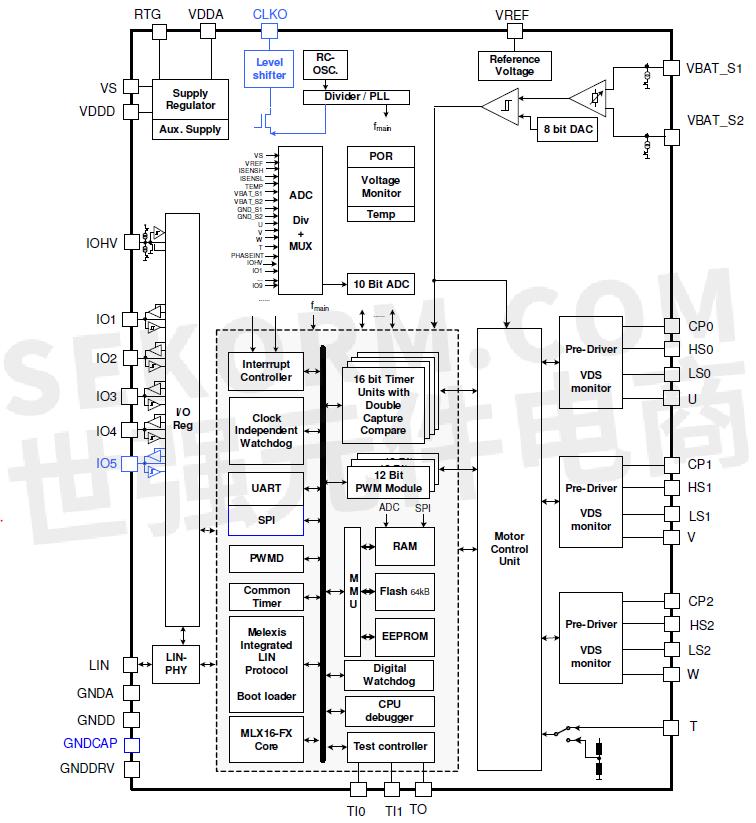

图1 MLX81206内部资源图

总结：对于100W~1000W BLDC和DC的水泵和电子风扇类应用，MLX81206可以大大简化系统设计，是个不错的选择。

发送到邮箱 |
+1 赞 0
收藏
评论 0
| 转发至：

本文由Marvin提供，版权归世强硬创平台所有，非经授权，任何媒体、网站或个人不得转载，授权转载时须注明“来源：世强硬创平台”。
