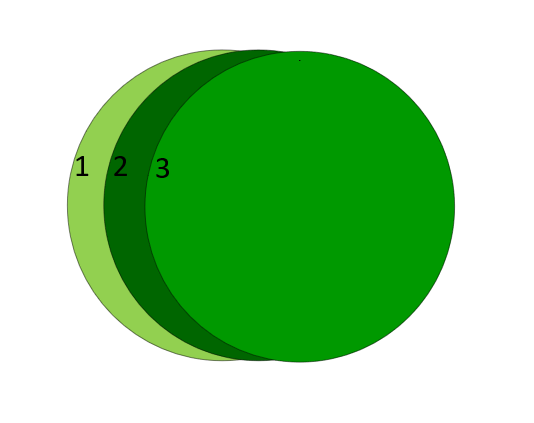

项目中使用三个圆形PCB板进行堆叠，其中中间PCB板（2）需要即连接上层电路板（3）又连接下层电路板

项目中使用三个圆形pcb板进行堆叠，其中中间PCB板（2）需要即连接上层电路板（3）又连接下层电路板（1），请问有没有合适的小巧的连接器进行连接？
创建于2020-08-13

代理服务

技术支持

采购服务

写回答

3个回答

用户_2423 (0)

您好，根据您的图片及描述，如果单纯做到板间连接，建议使用排针进行连接，排针没有臃肿的外塑壳，所占空间小，多种间距和高度可选。推荐您看一下PRECI-DIP的排针，如果需要拆卸插拔可以配合排母使用。选型资料：https://www.sekorm.com/doc/65956.html

创建于2020-08-13
- sternlycore：排针排母的方案，中间板能使用一个排针或排母连接到顶层和底层吗

  2020-08-13
- ：
  您好，可以看一下这一款https://www.sekorm.com/doc/66015.html，这款使用在中板，上板使用排针，下板使用排母来进行和中板的这对接。

  2020-08-13
小木易 Lv8 (1)

如果需要将三张板做堆叠的电气连接，建议使用排针排母连接器来实现，选用接触区域加长的排针与与两颗排母接的方式。推荐排针排母规格书:https://www.sekorm.com/doc/2169323.html

创建于2020-08-18
Jerrfy Lv9 . 科学家 (0)

pcb叠加时，需要考虑一下批量生产时，人工生产的误差，在选用排针时需要注意2个点，
1）如果高度相对高，即板间间距大，排针厂家可定制的情况下，塑件多加一些，可防止排针变形
2）塑件选用有定位柱的，这样会可提升一些的防呆率。

创建于2020-08-13
