5个回答
-
![]()
![]()
- 北方很远 Lv4 . 资深工程师 (0)

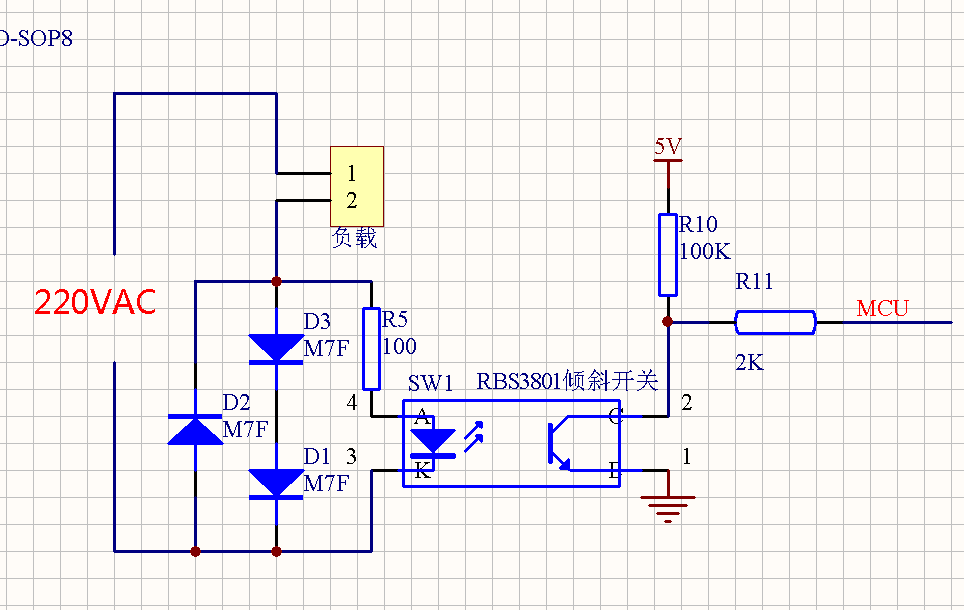

- 这个电路，不知道有没有考虑不周的地方，路过的帮忙指正。
-
- 创建于2022-01-19
-
北方很远：实际用PC817测试，没有什么问题。
2022-01-19
-
![]()
![]()
- Jerrfy Lv9 . 科学家 (1)
- 【如果有一需求，只要求判断回路里是否有电流，不计算大小，这个有什么的方案可以实现，是220v交流回路】关于这个的回路，一般是高压转低压，可以做一个简易的光耦电路，回路只要一正常通就会有一定的小电流通过，这时只要运行能正常功能，二次侧信号就能送电压给mcu了。
第1个问题是1A以内的交流电流，电流不算大，一般可以考虑用世强代理的深圳市毫欧电子有限公司的holr2512-50mr-1%,251封装的，3W的贴片精密电阻。【https://www.SEKORM.com/doc/2240507.html】。一般后续是通过加比如acpl-c797这类的线性光耦进行信号放大。
第2种方案就是楼主说的acs712这种芯片自带隔离绝缘电压的，输出侧一般是加一级或者二极的运放信号放大处理。可以直接将信号读取到MCU中了。如果电压偏小的情况下，还需要加个独立的电源电压进行偏置一下。 - 创建于2022-01-06
-
![]()
![]()
- 茉莉莱恩 Lv7 . 资深专家 (1)
- 交流互感器作为电流检测元件加后序处理电路，想要电流显示就增加显示电路，不用显示数值就处理成触发电路，用灯来显示一下。
- 创建于2021-12-31
-
北方很远：交流互感器？串入被测回路里吗，那如果是大电流，会不会有问题。
2022-01-06
- |
